Регулятор — стабилизатор мощности РМ-2м-16А

Цифровой высокоточный регулятор — стабилизатор мощности РМ-2м-16А предназначен для регулирования рабочей мощности различных электроприборов с током до 16 Ампер (3,5 kW). Имеет встроенный симистор и систему охлаждения.

4969

Описание

Гарантия качества - 1 годЦифровой высокоточный регулятор — стабилизатор мощности РМ-2м-16А предназначен для регулирования рабочей мощности различных электроприборов. Принцип действия — поддержание на нагрузке потребителя заданного высокостабильного и высокоточного (до ± 1 Вольт) эффективного (среднеквадратичного, True RMS) значения напряжения переменного тока от 0 до 260 Вольт. Максимальный коммутируемый ток прибора — 16 Ампер. То есть максимальная номинальная мощность подключаемой нагрузки составляет 3,5 кВт (при номинальном напряжении 220 Вольт), а скоммутировать прибор может до 4,16 кВт (при повышении сетевого напряжения до 260 Вольт).

РМ-2м-16А является модернизированной версией прибора РМ-2-16А. Его отличия:

  • повышена скорость работы и точность поддержания напряжения;
  • значительно расширен температурный диапазон стабильной работы;
  • добавлена индикация потребляемой мощности;
  • расширен диапазон напряжения, подаваемого на нагрузку — от 0 Вольт;
  • возможность задания нескольких предустановок напряжения для быстрого переключения между ними;
  • возможность запрограммировать задержку включения, таймер отключения, или профиль время-напряжение из нескольких позиций;
  • наличие дополнительных входов внешнего управления с изменяемой логикой — для разгона и для выключения нагрузки;
  • контроль пробития симистора и обрыва нагрузки;
  • наличие дополнительной кнопки для ускорения и удобства настройки.

Более подробно о модернизации РМ-2 можно почитать здесь.

С 2021 года прибор может не только вычислять потребляемую нагрузкой мощность, а и непосредственно устанавливать необходимое значение. Вентилятор более узкий и производительный. Реализован механизм защиты от перегрева симистора (отключение нагрузки и сигнализация светодиодом).

С 2022 года выходные вентиляционные отверстия делаются не с боковой, а с верхней и нижней части прибора, что позволяет более плотно монтировать прибор рядом с другими.  Приоритет «выключения» над «разгоном» (при одновременном замыкании срабатывает «стоп»). В цепь управления разгоном и стопом можно включить светодиод любого цвета, а также зуммер-пищалку.

Цифровой регулятор мощности РМ-2м-16А может применяться с любыми электроприборами, мощность которых непосредственно зависит от подаваемого напряжения. Его активно используют для изменения мощности электрообогревателя, стабилизации напряжения и мощности ТЭНов, регулирования яркости свечения ламп накаливания, в составе автоматики ректификационной колонны, дистиллятора, в других технологических процессах.

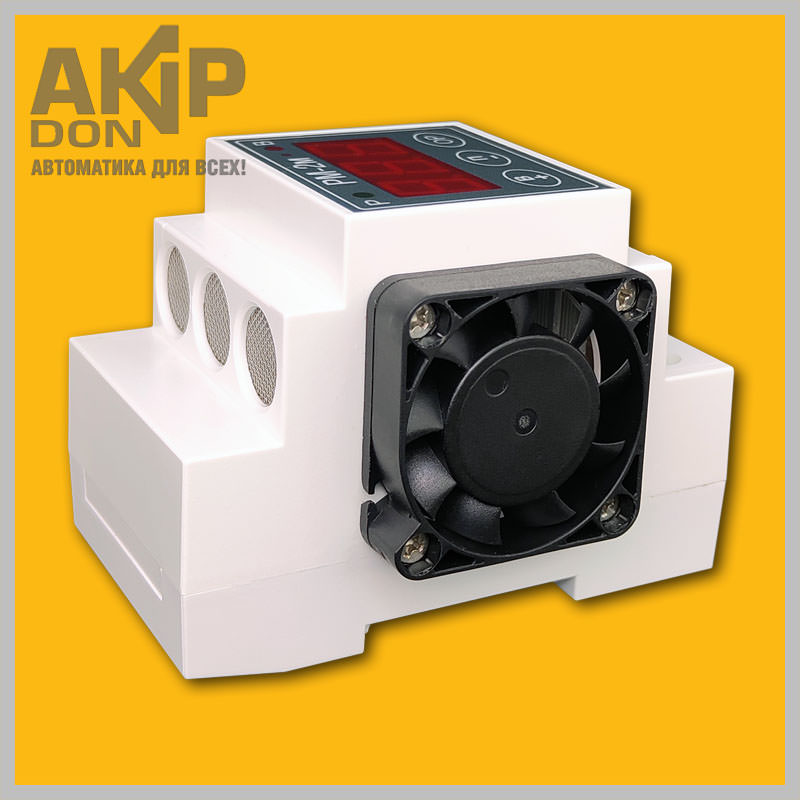

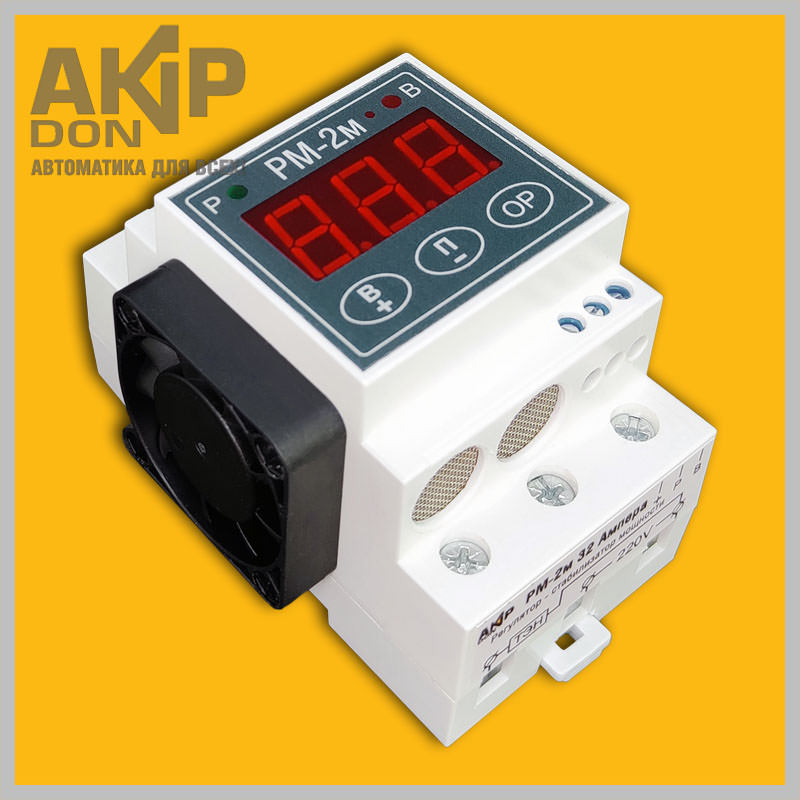

Управление мощностью осуществляется посредством встроенного симистора BTA41. Для его охлаждения предусмотрен радиатор, а также вентилятор и вентиляционные отверстия. При монтаже прибора необходимо предусмотреть зазоры по 20 мм для обеспечения нормальной циркуляции охлаждающего воздуха.

Особенностью регулятора — стабилизатора мощности РМ-2м-16А является то, что он на выходе всегда имеет стабильное задаваемое напряжение, вне зависимости от колебаний напряжения на входе (если только оно не опустится ниже заданного выходного). Таким образом, прибор функционирует как понижающий стабилизатор напряжения. Эта функция имеет особо важное значение в различных техпроцессах, например при ректификации.

Принцип работы регулятора мощности РМ-2м

Оцифровка амплитудного значения входящего напряжения производится с частотой 10 кГц. Далее по классической формуле вычисляется среднеквадратичное значение напряжения (оно же действующее или эффективное). Затем, предполагая что значение напряжения следующего периода будет таким же, как и предыдущего, специальная математика вычисляет угол отсечки для положительной и отрицательной полуволн таким образом, чтобы площадь обрезанных полуволн была равна среднеквадратичному напряжению на нагрузке, заданному потребителем в настройках прибора. Таким образом происходит и стабилизация выходного напряжения вне зависимости от входного, если заданное напряжение ниже входного. Если входное напряжение оказывается меньше заданного, оно попадает на нагрузку транзитом без изменений.

РМ-2м-16А имеет настройку выходного напряжения от 0 до 260 Вольт с точностью до 1 Вольта.

Прибор в новой модификации имеет возможность как индикации, так и непосредственно установки мощности. При этом диапазон и разрешающая способность (кратность, шаг) установки зависит от номинальной мощности подключенной нагрузки, и является нелинейной.

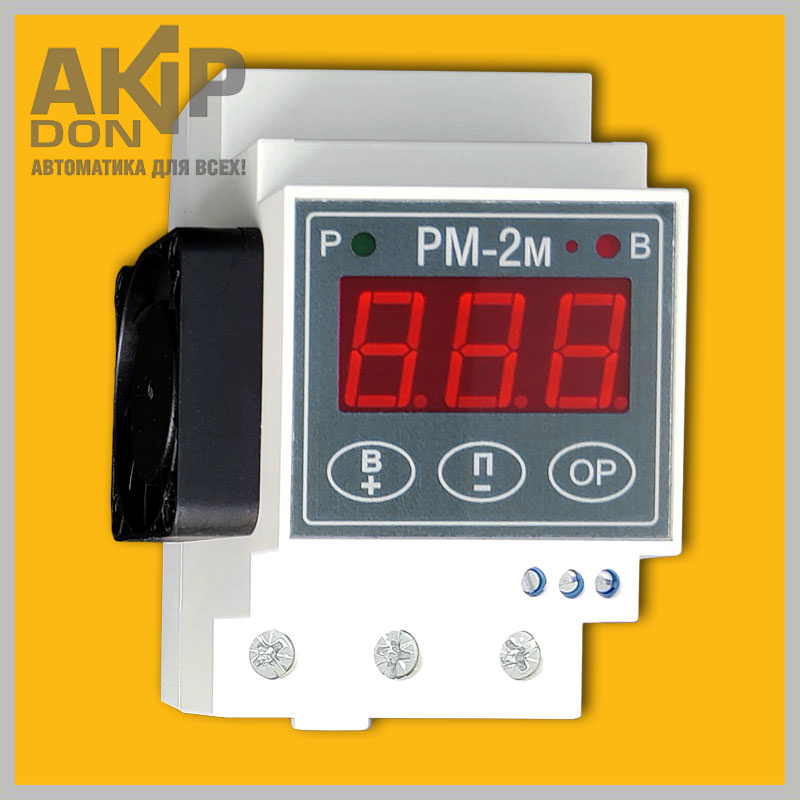

На экране может индицироваться значение напряжения на входе (в сети); напряжения, подаваемого на нагрузку; либо мощность, потребляемая нагрузкой. Для вычисления мощности необходимо внести значения сопротивления нагрузки, либо же ее номинальных напряжения и мощности.

Прибор может хранить до 10 предварительных установок мощности, между которыми можно быстро переключаться. Кроме того, можно задать время, в течение которого должна исполняться определенная уставка (поддерживаться определенное напряжение), после чего прибор переходит к исполнению следующей. Таким образом, можно задавать, например,  отложенный старт техпроцесса, таймер для его завершения, время для прогрева системы (программный «разгон»), или даже целые профили напряжение/время на несколько позиций (до 10).

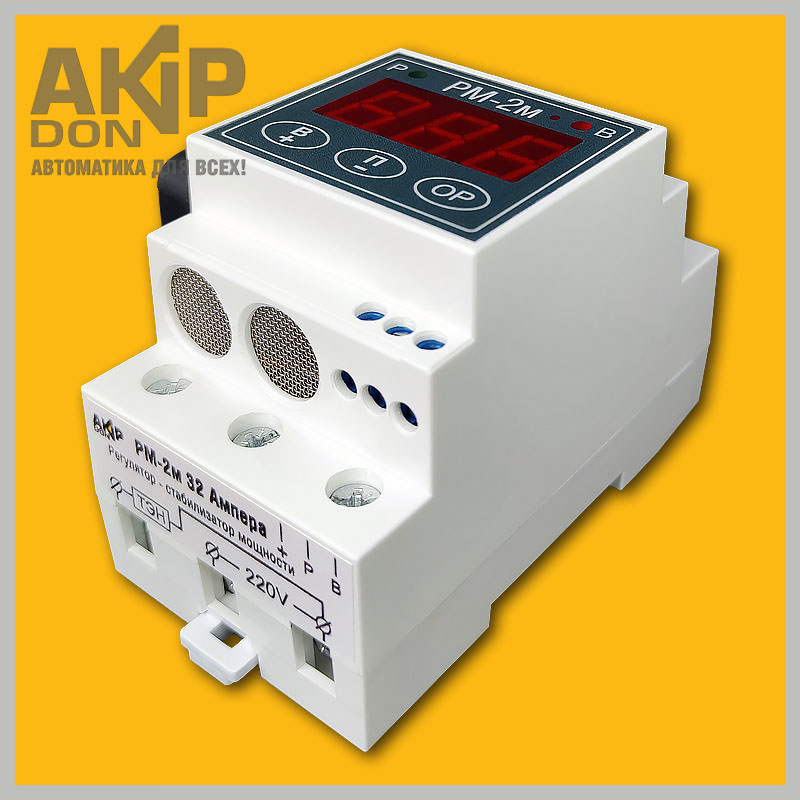

РМ-2м-16А имеет дополнительные клеммные контакты для внешнего управления нагрузкой — включения на полную мощность («режим разгона») или наоборот отключения.

Разгон и отключение нагрузки

В режиме разгона (при замыкании «Р» на «+» ) симистор полностью открывается и входное напряжение полностью подается на нагрузку. «Режим разгона» («форсаж») применяется для того, чтобы система быстрее вышла в технологический рабочий режим, после чего включается ограничение мощности.

При замыкании «В» на «+» напряжение на нагрузку полностью перекрывается. Функция может быть полезна для первоначальной настройки прибора, либо для организации системы автоматического завершения процесса или аварийной остановки, и т.д. В настройках можно изменить логику работы контакта «В» на противоположную.

Контакты +, Р, В можно замыкать вручную вручную — с помощью выключателя, тумблера, кнопки или же автоматически — с помощью «сухих» контактов терморегулятора, таймера, датчика уровня, геркона, механической поплавковой автоматики, и т.д. (подробности и схемы подключения разгона по ссылке). Либо, если управление предполагается от другого электронного устройства, то можно использовать контакты опторазвязки, например оптрона PC817.

Таким образом, на практике организовать разгон или блокировку нагрузки можно либо через внешнее управление (клеммные контакты +, Р, В), либо программно. Для разгона —  задать напряжение, явно превышающее питающее напряжение в сети (например 250V), для блокировки — задать напряжение 000V. Такие способы управления могут быть особенно актуальны учитывая наличие запоминаемых предустановок и возможность программирования функций времени (профилей).

РМ-2м-16А может определять нештатные ситуации (такие как падение входящего сетевого напряжения ниже заданной уставки), и аварийные ситуации (пробой симистора, обрыв нагрузки) и по-разному их индицировать. Кроме того, прибор имеет защиту от перегрева симистора. Перегрев может случиться в результате подключения слишком мощной нагрузки, при затруднении прохождения охлаждающего воздуха (перекрыты отверстия или прибор смонтирован в плотном боксе), при засорении (запылении) системы охлаждения, при замедлении (остановке) вентилятора, и так далее. При возникновении такой ситуации подача напряжения на нагрузку блокируется, загорается сигнальный светодиод.

Прибор может быть откалиброван по эталонному вольтметру.

Если с прибором планируется использовать нагрузку мощнее, чем 16 Ампер, то следует воспользоваться РМ-2м-32А со встроенным симистором, либо собрать систему на базе РМ-2м, самостоятельно подобрав симистор и систему охлаждения. Также есть «готовое решение» РМ-2м-16А в боксе в розеткой и вилкой, с установленной кнопкой разгона.

При необходимости прибор может быть доукомплектован кнопкой (кнопками) со светодиодной подсветкой для включения режима разгона и блокировки нагрузки. Заказать здесь.

Подробнее о некоторых теоретических основах эксплуатации прибора, об измерении напряжения, о вычислении мощности можно почитать здесь.

Характеристики

Напряжение питания прибора

Диапазон напряжения, поступаемого на нагрузку

от 000 до 260 Вольт

Стабильность поддержания заданного напряжения

плюс-минус 1 Вольт

Максимальный коммутируемый ток при cos φ =1

Коммутирующий нагрузку элемент

Встроенный симистор

Максимальная мощность нагрузки

, ,

Память установок напряжения

10 ячеек предустановок

Диапазон измеряемой мощности

Таймер поддержания напряжения

Есть, работа в режиме "профиля"

Время установки таймеров

от 0 до 999 минут

Способ монтажа (подключения)

Габаритные размеры

Место, занимаемое прибором

Эквивалентно 5 стандартных токовых автоматов с учетом зазоров

Размеры индикатора

Количество разрядов индикатора

Температура среды, окружающей прибор

от -20 до +50 °C
