Описание

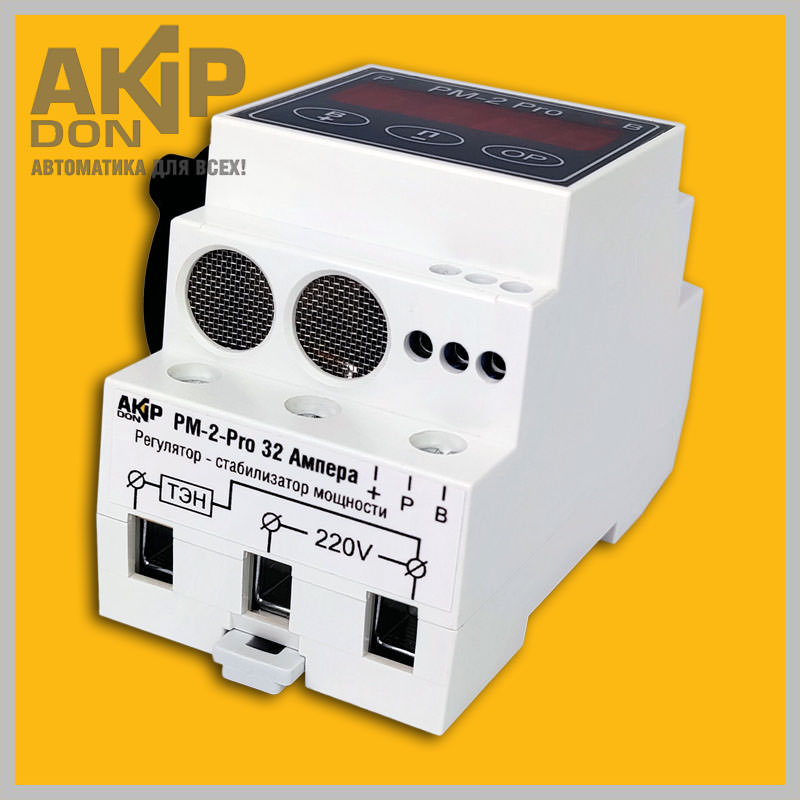

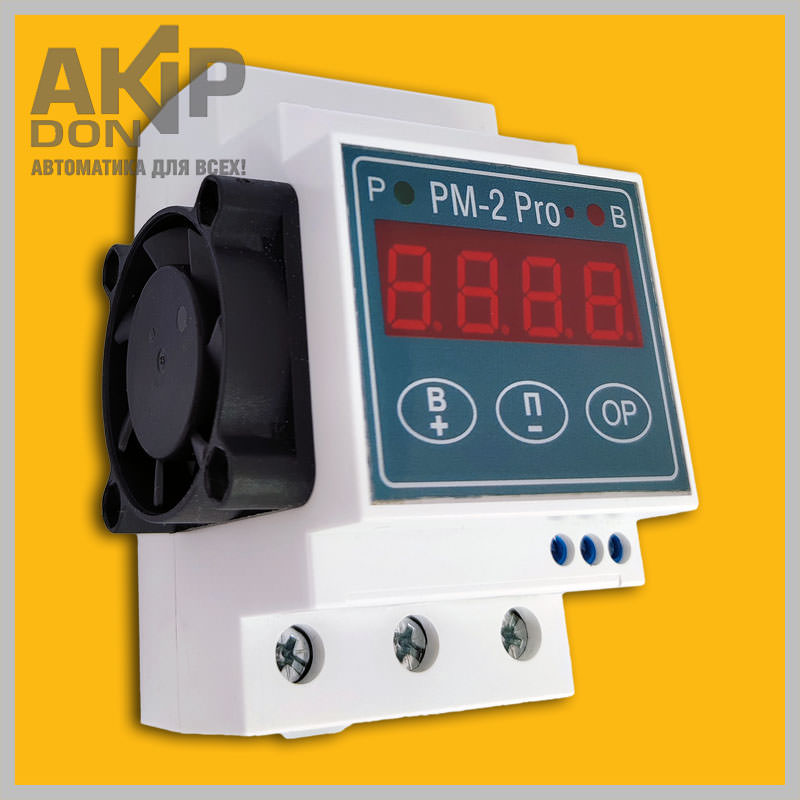

Стабилизирующие регуляторы мощности РМ-2-Pro-16А и РМ-2-Pro-32А предназначены для управления рабочей мощностью ТЭНов в дистилляторах и ректификационных колоннах, а также других электроприборов. Принцип действия — поддержание на нагрузке потребителя заданного высокостабильного и высокоточного (до ± 0,1 Вольт) эффективного (среднеквадратичного, True RMS) значения напряжения переменного тока от 0 до 260 Вольт. Максимальный коммутируемый ток у РМ-2-Pro-16А составляет 16 Ампер, а у РМ-2-Pro-32А — 32 Ампера. То есть максимальная номинальная мощность подключаемой нагрузки составляет соответственно 3,5 кВт или 7 кВт (при номинальном напряжении 220 Вольт), а скоммутировать приборы могут до 4,16 или 8,32 кВт (при повышении сетевого напряжения до 260 Вольт).
- повышенная скорость работы и точность поддержания напряжения (0,1 Вольт);
- значительно расширенный температурный диапазон стабильной работы;
- возможность индикации и установки как напряжения, так и потребляемой мощности;

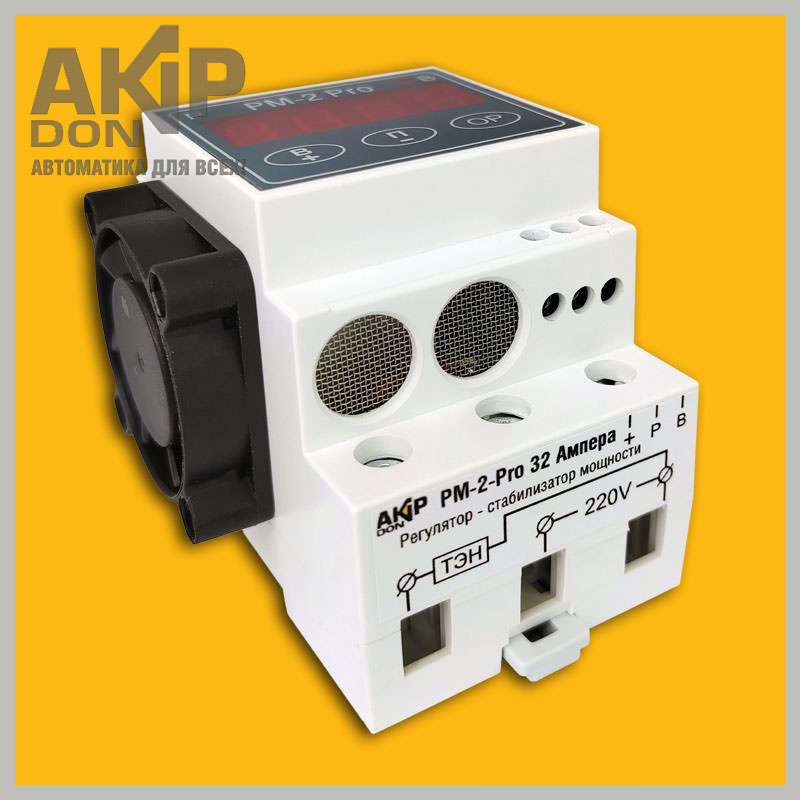

- встроенный симистор BTA41, с системой охлаждения радиатор + кулер;
- подключаемая мощность до 3,5 кВт (РМ-2-Pro-16А) или 7 кВт (РМ-2-Pro-32А);
- вентиляционные отверстия в верхней и нижней части корпуса позволяют плотнее размещать прибор на дин-рейке рядом с другими;
- расширенный диапазон напряжения, подаваемого на нагрузку — от 0 Вольт;
- возможность задания нескольких предустановок напряжения для быстрого переключения между ними;
- возможность запрограммировать задержку включения, таймер отключения, или профиль время-напряжение из нескольких позиций;
- наличие дополнительных входов внешнего управления с изменяемой логикой — для разгона и для выключения нагрузки;
- встроенные светодиоды, сигнализирующие режим разгона или выключения;
- контроль пробития симистора и обрыва нагрузки;
- защита от перегрева симистора (отключение нагрузки и сигнализация светодиодом);
- измерение и индикация количество потребленной электроэнергии в киловатт-часах или в стоимостном выражении.
Цифровые регуляторы мощности РМ-2-Pro-16А и РМ-2-Pro-32А чаще всего используются в составе автоматики ректификационной колонны, дистиллятора, самогонного аппарата, непрерывной бражной колонны (НБК), но могут применяться с любыми электроприборами, мощность которых непосредственно зависит от подаваемого напряжения: для изменения мощности электрообогревателя, паяльника, стабилизации напряжения и мощности ТЭНов, регулирования яркости свечения ламп накаливания, в экструзионных линиях, пресс-формах и литьевых машинах, в других технологических процессах. Однако прибор плохо подходит для управления индукционными печами, поскольку они преимущественно используют другой принцип регулирования.

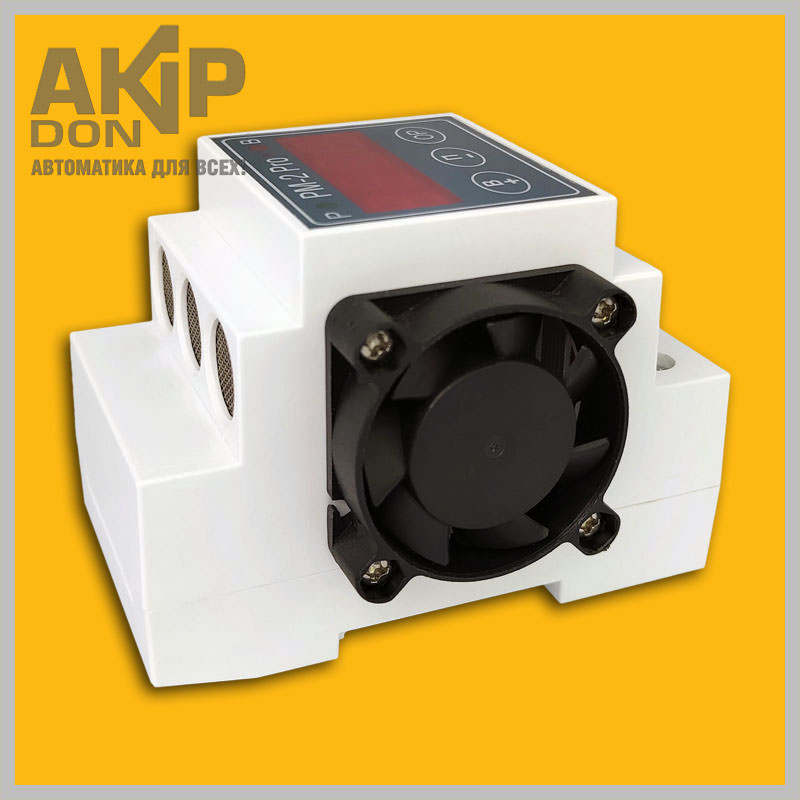

Управление мощностью осуществляется посредством встроенного симистора BTA41. Для его охлаждения предусмотрен радиатор, а также вентилятор. При монтаже прибора необходимо предусмотреть зазор до 30 мм с левой стороны корпуса для обеспечения нормального притока охлаждающего воздуха. Выход теплого воздуха осуществляется через отверстия вверх и вниз, что позволяет размещать прибор почти вплотную с правой стороны к другим устройствам на дин-рейке. При монтаже в боксе (щитке) следует обеспечить также достаточное количество отверстий в нем, при этом оптимально чтобы к вентилятору попадал воздух непосредственно извне бокса (монтировать впритык к левой стенке либо через воздуховод).
Особенностью регулятора — стабилизатора мощности РМ-2-Pro-32А/16А является то, что он на выходе всегда имеет стабильное задаваемое напряжение, вне зависимости от колебаний напряжения на входе (если только оно не опустится ниже заданного выходного). Таким образом, прибор функционирует как понижающий стабилизатор напряжения. Эта функция имеет особо важное значение в различных техпроцессах, например при ректификации.
Принцип работы регуляторов мощности РМ-2-Pro
РМ-2-Pro имеет настройку выходного напряжения от 0 до 260 Вольт с разрешающей способностью 0,1 Вольта. Точность поддержания напряжения на нагрузке составляет ±0,5 Вольта. Прибор имеет возможность индикации и установки как напряжения (в Вольтах), так и мощности (в Ваттах). При этом диапазон и разрешающая способность (кратность, шаг) установки зависит от номинальной мощности подключенной нагрузки, и является нелинейной. Для установки и вычисления мощности необходимо внести значения сопротивления нагрузки, либо же ее номинальных напряжения и мощности.
На экране может индицироваться значение напряжения на входе (в сети); напряжения, подаваемого на нагрузку; либо мощность, потребляемая нагрузкой; а также количество электроэнергии, потребленной техпроцессом, в киловатт-часах или в денежном выражении. Для вычисления стоимости техпроцесса (от момента сброса счетчика) необходимо внести в память прибора тариф за один киловатт*час в любой валюте.
Прибор может хранить до 10 предварительных установок напряжения/мощности, между которыми можно быстро переключаться. Кроме того, можно задать время, в течение которого должна исполняться определенная уставка (поддерживаться определенное напряжение), после чего прибор переходит к исполнению следующей. Таким образом, можно задавать, например, отложенный старт техпроцесса, таймер для его завершения, время для прогрева системы (программный «разгон»), или даже целые профили напряжение/время на несколько позиций (до 10).
РМ-2-Pro-32А (16А) имеет дополнительные клеммные контакты для внешнего управления нагрузкой — включения на полную мощность («режим разгона») или наоборот отключения. Если замкнуты обе управляющие цепи, то приоритет будет у «остановки». Светодиоды Р и В сигнализируют о том, что прибор находится в том или ином режиме.
Разгон и отключение нагрузки
В режиме разгона (при замыкании «Р» на «+» ) симистор полностью открывается и входное напряжение полностью подается на нагрузку. «Режим разгона» («форсаж») применяется для того, чтобы система быстрее вышла в технологический рабочий режим, после чего включается ограничение мощности.
При замыкании «В» на «+» напряжение на нагрузку полностью перекрывается. Функция может быть полезна для первоначальной настройки прибора, либо для организации системы автоматического завершения процесса или аварийной остановки, и т.д.
Контакты +, Р, В можно замыкать вручную — с помощью выключателя, тумблера, кнопки или же автоматически — с помощью «сухих» контактов терморегулятора, таймера, датчика уровня, геркона, механической поплавковой автоматики, и т.д. (подробности и схемы подключения разгона по ссылке). Либо, если управление предполагается от другого электронного устройства, то можно использовать контакты опторазвязки, например оптрона PC817.
Таким образом, на практике организовать разгон или блокировку нагрузки можно либо через внешнее управление (клеммные контакты +, Р, В), либо программно. Для разгона — задать напряжение, явно превышающее питающее напряжение в сети (например 250V), для блокировки — задать напряжение 0000V. Такие способы управления могут быть особенно актуальны учитывая наличие запоминаемых предустановок и возможность программирования функций времени (профилей).
РМ-2-Pro-32А (16А) может определять нештатные ситуации (такие как падение входящего сетевого напряжения ниже заданной уставки), и аварийные ситуации (пробой симистора, обрыв нагрузки) и по-разному их индицировать. Кроме того, прибор имеет защиту от перегрева симистора. Перегрев может случиться в результате подключения слишком мощной нагрузки, при затруднении прохождения охлаждающего воздуха (перекрыты отверстия или прибор смонтирован в плотном боксе), при засорении (запылении) системы охлаждения, при замедлении (остановке) вентилятора, и так далее. При возникновении такой ситуации подача напряжения на нагрузку блокируется, загорается сигнальный светодиод.
Прибор может быть откалиброван по эталонному вольтметру.

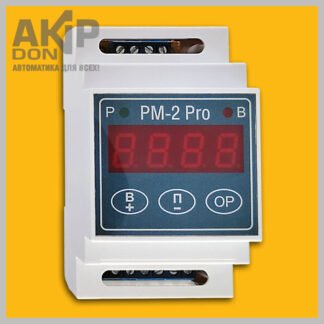

Если с прибором планируется использовать нагрузку мощнее, чем 32 Ампера, то следует собрать систему на базе РМ-2-Pro или РМ-2-Pro-К, самостоятельно подобрав симистор и систему охлаждения.
При необходимости регулятор мощности может быть доукомплектован кнопками со светодиодной подсветкой для включения режима разгона и блокировки нагрузки.
