Описание

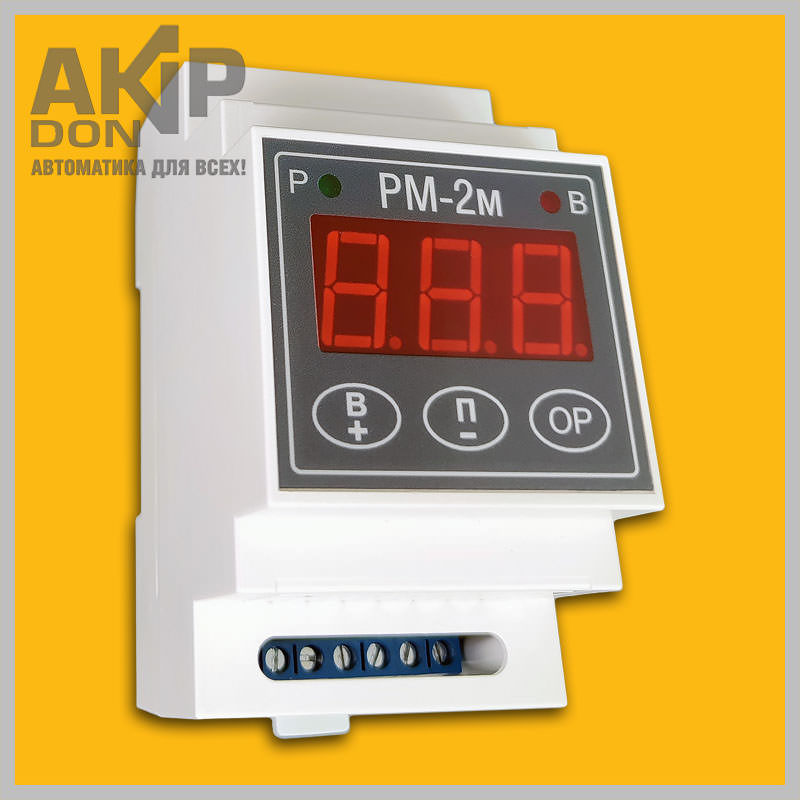

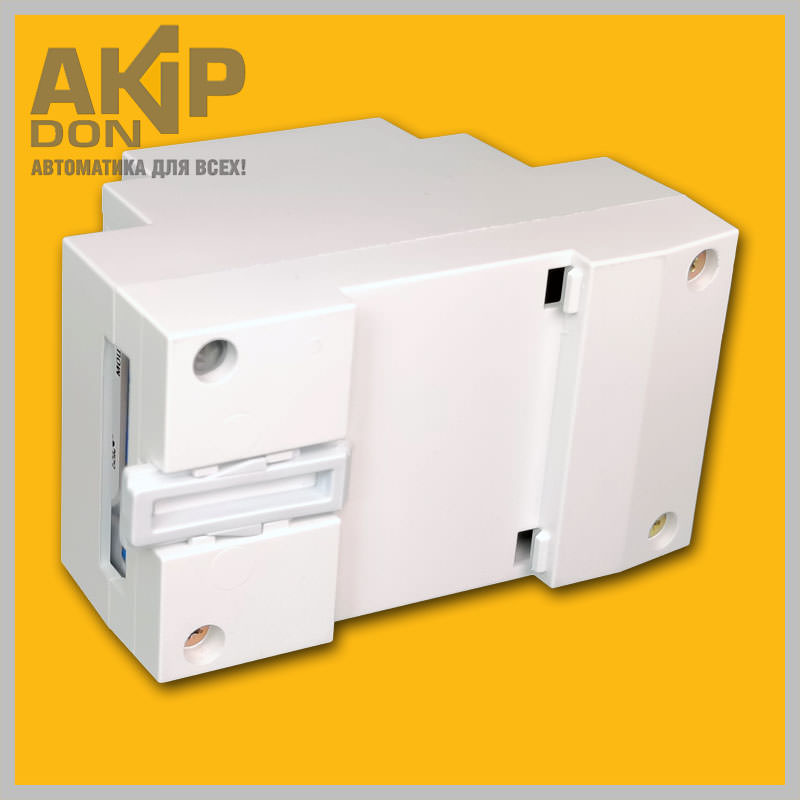

Цифровой высокоточный регулятор — стабилизатор мощности РМ-2м (РМ-2 модернизированный) предназначен для регулирования рабочей мощности различных электроприборов. Принцип действия — поддержание на нагрузке потребителя заданного высокостабильного и высокоточного (до ± 1 Вольт) эффективного (среднеквадратичного, True RMS) значения напряжения переменного тока с частотой 50 Гц. Коммутация нагрузки осуществляется посредством управления внешним симистором (триаком).
- повышена скорость работы и точность поддержания напряжения;
- значительно расширен температурный диапазон стабильной работы;
- добавлена индикация потребляемой мощности;
- расширен диапазон напряжения, подаваемого на нагрузку — от 0 Вольт;
- возможность задания нескольких предустановок напряжения для быстрого переключения между ними;
- возможность запрограммировать задержку включения, таймер отключения, или профиль время-напряжение из нескольких позиций;
- наличие дополнительных входов внешнего управления с изменяемой логикой — для разгона и для выключения нагрузки;
- контроль пробития симистора и обрыва нагрузки;
- наличие дополнительной кнопки для ускорения и удобства настройки.
Более подробно о модернизации РМ-2 можно почитать здесь.
С 2022 года: приоритет «выключения» над «разгоном» (при одновременном замыкании срабатывает «стоп»); в цепь управления разгоном и стопом можно включить светодиод любого цвета, а также зуммер-пищалку.
С 2025 года: на передней панели прибора встроенные светодиоды, индицирующие режим Разгона и Выключения.
Цифровой регулятор мощности РМ-2 может применяться с любыми электроприборами, мощность которых непосредственно зависит от подаваемого напряжения. Его активно используют для изменения мощности паяльника, электрообогревателя, асинхронного электродвигателя, стабилизации напряжения и мощности ТЭНов, регулирования яркости свечения ламп накаливания, в составе автоматики ректификационной колонны, дистиллятора, непрерывной бражной колонны (НБК), в других технологических процессах.
Регулятор мощности может управлять симисторами (триаками) BT136, BT137, BT138, BT139, BTA41 A/B, BTA41 B, ТС142-80, а также любыми другими симисторами с током управления не более 1 Ампер. Симистор в комплект поставки не входит, должен подбираться отдельно в зависимости от параметров нагрузки, мощность которой необходимо регулировать. Однако, есть и готовые решения со встроенным симистором, радиатором и вентилятором — РМ-2м-16А и РМ-2м-32А. Заказать симистор BTA41 можно здесь.
Особенностью регулятора — стабилизатора мощности РМ-2 является то, что он на выходе всегда имеет стабильное задаваемое напряжение, вне зависимости от колебаний напряжения на входе (если только оно не опустится ниже заданного выходного). Таким образом, прибор функционирует как понижающий стабилизатор напряжения. Эта функция имеет особо важное значение в различных техпроцессах, например при ректификации.
Принцип работы регулятора мощности РМ-2м
РМ-2м позволяет настроить и поддерживать выходное напряжение от 0 до 260 Вольт с точностью до 1 Вольта.
Прибор в новой модификации имеет возможность как индикации, так и непосредственно установки мощности. При этом диапазон и разрешающая способность (кратность, шаг) установки зависит от номинальной мощности подключенной нагрузки, и является нелинейной.
На экране может индицироваться значение напряжения на входе (в сети); напряжения, подаваемого на нагрузку; либо мощность, потребляемая нагрузкой. Для установки и вычисления мощности необходимо внести значения сопротивления нагрузки, либо же ее номинальных напряжения и мощности.
Прибор может хранить до 10 предварительных установок напряжения/мощности, между которыми можно быстро переключаться. Кроме того, можно задать время, в течение которого должна исполняться определенная уставка (поддерживаться определенное напряжение), после чего прибор переходит к исполнению следующей. Таким образом, можно задавать, например, отложенный старт техпроцесса, таймер для его завершения, время для прогрева системы (программный «разгон»), или даже целые профили напряжение/время на несколько позиций (до 10).

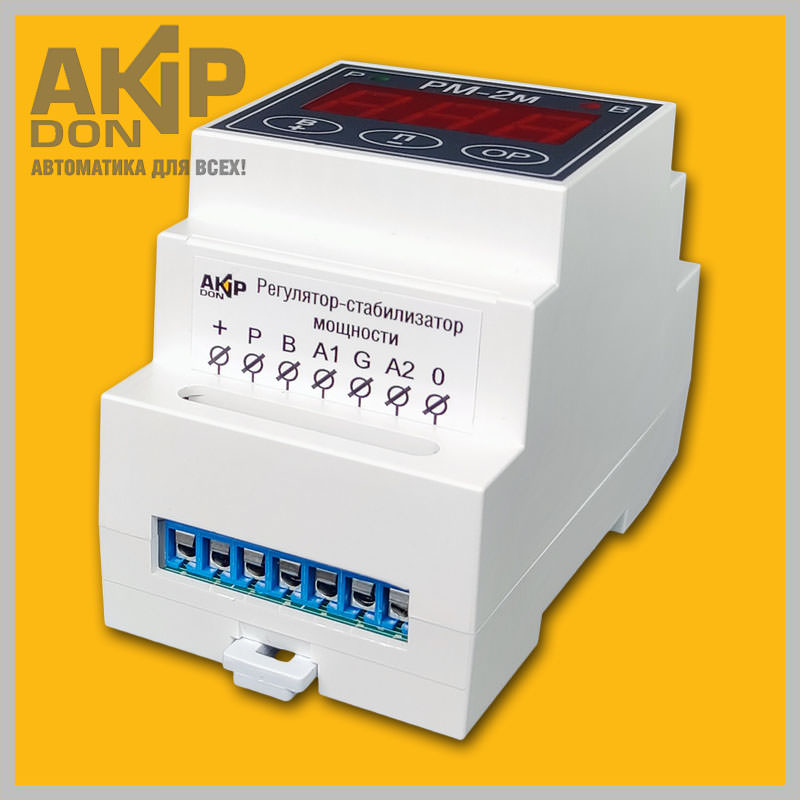

РМ-2м имеет дополнительные клеммные контакты для внешнего управления нагрузкой — включения на полную мощность («режим разгона») или наоборот отключения. Светодиоды Р и В на передней панели прибора сигнализируют о состоянии Разгона или Выключения.
Разгон и отключение нагрузки
В режиме разгона (при замыкании «Р» на «+» ) симистор полностью открывается и входное напряжение полностью подается на нагрузку. «Режим разгона» («форсаж») применяется для того, чтобы система быстрее вышла в технологический рабочий режим, после чего включается ограничение мощности.
При замыкании «В» на «+» напряжение на нагрузку полностью перекрывается. Функция может быть полезна для первоначальной настройки прибора, либо для организации системы автоматического завершения процесса или аварийной остановки, и т.д. В настройках можно изменить логику работы контакта «В» на противоположную.
Контакты +, Р, В можно замыкать вручную вручную — с помощью выключателя, тумблера, кнопки или же автоматически — с помощью «сухих» контактов терморегулятора, таймера, датчика уровня, геркона, механической поплавковой автоматики, и т.д. (подробности и схемы подключения разгона по ссылке). Либо, если управление предполагается от другого электронного устройства, то можно использовать контакты опторазвязки, например оптрона PC817.
Таким образом, на практике организовать разгон или блокировку нагрузки можно либо через внешнее управление (клеммные контакты +, Р, В), либо программно. Для разгона — задать напряжение, явно превышающее питающее напряжение в сети (например 250V), для блокировки — задать напряжение 000V. Такие способы управления могут быть особенно актуальны учитывая наличие запоминаемых предустановок и возможность программирования функций времени (профилей).
РМ-2м может определять нештатные ситуации (такие как падение входящего сетевого напряжения ниже заданной уставки), и аварийные ситуации (пробой симистора, обрыв нагрузки) и по-разному их индицировать.
Прибор может быть откалиброван по эталонному вольтметру.
Если при построении системы автоматики, включающей в себя регулятор мощности, пространство ограничено размерами бокса, то можно воспользоваться уменьшенной версией прибора РМ-2м-мини. По функциональным возможностям они идентичны. При профессиональном подходе к делу, возможно, стоит обратить внимание на прибор РМ-2-Pro.
При необходимости прибор может быть доукомплектован симистором, а также кнопкой (кнопками) со светодиодной подсветкой для включения режима разгона и блокировки нагрузки.
Подробнее о некоторых теоретических основах эксплуатации прибора, об измерении напряжения, о вычислении мощности можно почитать здесь.
Материалы по теме:
- Подробнее о некоторых теоретических основах эксплуатации регуляторов мощности, об измерении напряжения, о вычислении мощности можно почитать здесь.
- Установка мощности в Ваттах вместо напряжения в Вольтах.
- Описание и схема сборки автоматики на основе регулятора мощности и контроллера ИРТ-4к-м.
- Подключение кнопки Разгон.
- Памятка потребителя приборов серии РМ-2 (теория и технические подробности).
Евгений –
Товар доставили быстро в Россию несмотря на короновирус, качество соответствует заявленным характеристикам, а самое главное заработал из коробки без танцев с бубном, управление мега простое, брал в комплекте с семистором, упаковали всё хорошо, отвечают на сообщения быстро и доходчиво. Рекомендую данное устройство, движок сайта не поддерживает фото в отзывах, так бы приложил
lisinfox –
Хочу сказать большое спасибо коллективу компании! Собрал и использую регулятор мощности Тэна на базе РМ-2М, выше всяких похвал! Скачки напряжения теперь не волнуют, можно подловить предзахлебный режим и не волноваться! Огромное спасибо вашему коллективу за оперативную работу по доставке!
akipdon_admin –
Пожалуйста, рады помочь!
Gerc2670 –
Заказал рм2м, отправили быстро, посылка пришла за три дня в Томск со дня отправки, товаром доволен.
akipdon_admin –
К сожалению, доставка не всегда получается такой быстрой.
zamkovojp –
Большое спасибо коллективу компании за разработку и изготовление таких приборов! Отправили товар оперативно. Без РМ-2М в нашем деле не обойтись. В сети бывают не только скачки но и проседание напряжения в ночной период (часов на 8). Работая с поддельным РМ-2 у меня был периодический захлеб, пока не приобрел этот оригинальный от производителя. Стабилизация напряжения, а следовательно и мощности – очень хорошая. Желаю коллективу компании дальнейших успехов и процветания.
Мариана –
Добрый день! Можно заказать
Стабилизатор мощности ? Как скоро сможете доставить в Санкт-Петербург ?
akipdon_admin (проверенный владелец) –
Можно! Оформляйте заказ, указывайте данные для отправки — в ответе уточним по доставке.
Сергей –
Добрый день. Приобрел данный регулятор. Всё супер!!!
Доставка — быстрая, общение через почту — адекватное (помогли подобрать дополнительное оборудование для данного товара. Спасибо огромное, свои пожеланию по усовершенствованию описал в письме, буду ждать появления новых моделей!
Ещё раз удачи и творческих подвигов в такое не простое время.
Артем (проверенный владелец) –
Мощность держит, точность — 1 Вольт. Вполне достаточно для ректификации. Прибором доволен.
Егор –
Можно ли к РМ-2м подключить твердотельное реле SAM40150D? Если можно, то как?
akipdon_admin –
Здравствуйте. Стабилизатор эффективного значения напряжения (мощности) РМ-2м может управлять только симисторами. Управление фазовое, а SAM40150D управляется напряжением, да к тому же и включение происходит при переходе напряжения через ноль. То есть твердотельные реле нельзя подключить к регуляторам мощности РМ-2, а можно только симисторы.
Артур –
РМ-2м сможет выдать 220 если в сети обычно 190-200 вольт?
akipdon_admin –
Нет, РМ-2м работает только как понижающий стабилизатор напряжения. То есть если в сети больше заданного — то прибор снижает напряжение и стабильно подает его на нагрузку. Если в сети меньше заданного — то всё сетевое напряжение подается на нагрузку как есть, без стабилизации и «вытягивания».
Дмитрий –
Добрый день.
1. ТЭН какой мощности можно подключить к регулятору?
2. Если напряжение в сети плавает от 220 В до 240 В, будет ли регулятор держать заданное напряжение, к примеру 100 В при подключении ТЭН номинальной мощность 3.5 кВт?
3. Выдает ли регулятор помехи в сеть как симисторные регуляторы? (При снижении напряжения на выходе появляется треск в автоматах)?
4. Имеется ли воздушное охлаждение?
Спасибо.
akipdon_admin –
1. Сам прибор является «мозгами» для управления симистором который подключается к прибору (см. схему подключения в Инструкции). Мощность, которую Вы хотите коммутировать, зависит от выбранного симистора (наиболее часто используется симистор ВТА41 с коммутируемой мощностью до 8 киловатт) и системы охлаждения.
2. Исходя из Вашего примера 100 вольт среднеквадратичного значения напряжения (True RMS) будут поступать на ТЭН (не обязательно 3,5 киловатта, а любой мощности) если входное напряжение будет изменяться от 100 до 260 вольт. Если же придет напряжение меньше 100 вольт, то оно все транзитом попадет на ТЭН.
3. Управление симистором фазовое, а это значит что помехи в сети будут (не совсем от регулятора), но они незначительные и на современную бытовую технику не влияют. Если же такая ситуация не устраивает, то между системой и питающей сетью необходимо ставить соответствующий потребляемой мощности сетевой фильтр, что может обойтись дороже самой системы.
4. Сам прибор не греется и охлаждения не требует. Греется симистор и для его охлаждения требуется пассивный радиатор или радиатор с активным охлаждением (обдув вентилятором). Если нужен прибор со встроенной системой охлаждения, то обратите внимание на РМ-2м-32А или РМ-2м-16А.
