Снаббер

Описание

Снабберная цепочка является основным, наиболее эффективным средством защиты от электромагнитных помех, которые возникают при коммутации высокоиндуктивных нагрузок, например соленоидных клапанов, контакторов, электромагнитных реле. Если помехи слишком сильные, то это может приводить к сбоям в работе электроники. Более подробно о причинах, механизме возникновения помех, и о борьбе с ними можно почитать по ссылке. Снабберные цепи применяются для безопасного и беспроблемного подключения клапанов (особенно отвечающих за отбор) и контакторов к системе автоматики для ректификационных колонн и дистилляторов, а также в любых других системах, где могут возникать электромагнитные помехи.

Снаббер представляет из себя последовательно установленные резистор 560 Ohm 2 W  и конденсатор 0.22uF 630V. Такое сочетание наиболее оптимально и спасает практически во всех бытовых случаях, подходит для любых клапанов.

RC-цепочка устанавливается параллельно индуктивной нагрузке. Как правило оптимально устанавливать ее как можно ближе к нагрузке, чтобы исключить выделение обеих составляющих помехи — и передающейся по сети (по проводам), и радиопомехи, передающейся по воздуху. Однако это правило не является аксиомой — зачастую снабберная цепочка отлично справляется с задачами даже будучи установленной на разъеме в боксе с автоматикой, к которому подключается клапан.

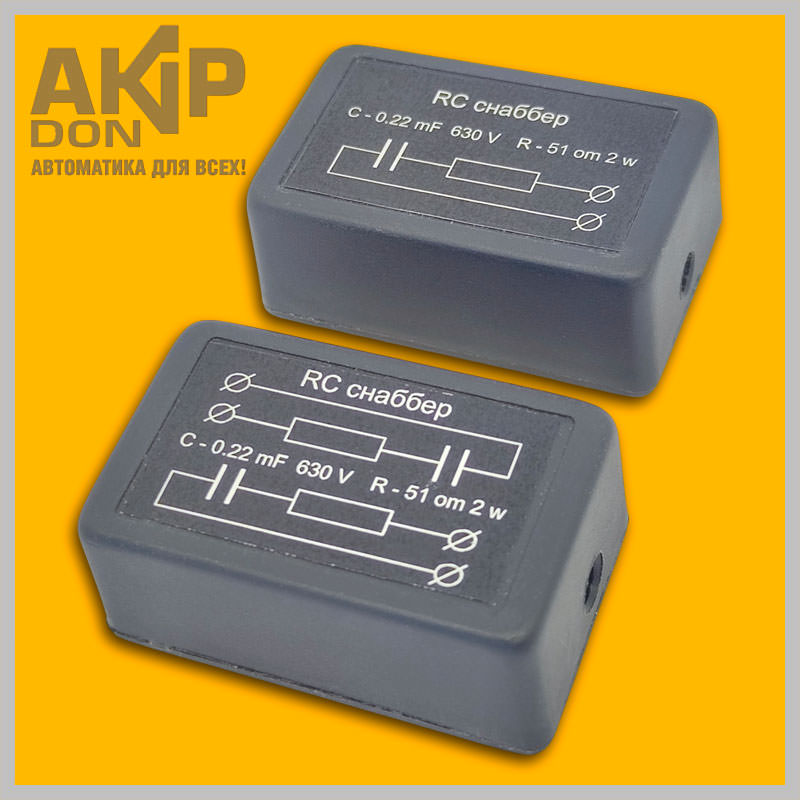

У нас можно выбрать снабберную цепь в трех вариантах:

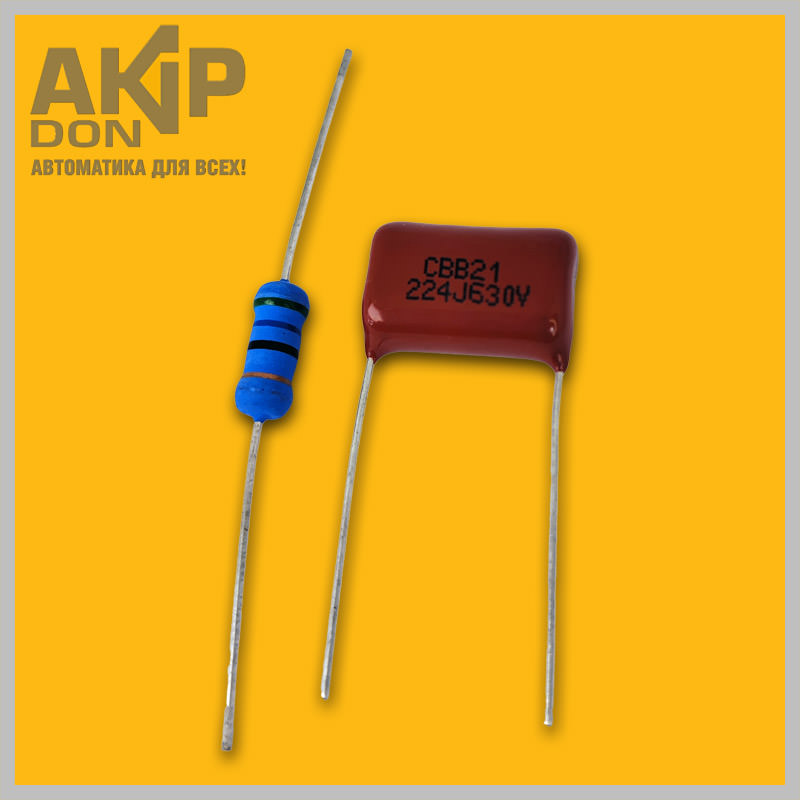

1. Набор деталей для самостоятельной сборки. Резистор 560 Ohm 2 W  и конденсатор 0.22х630, которые можно самостоятельно спаять и установить в удобном месте.

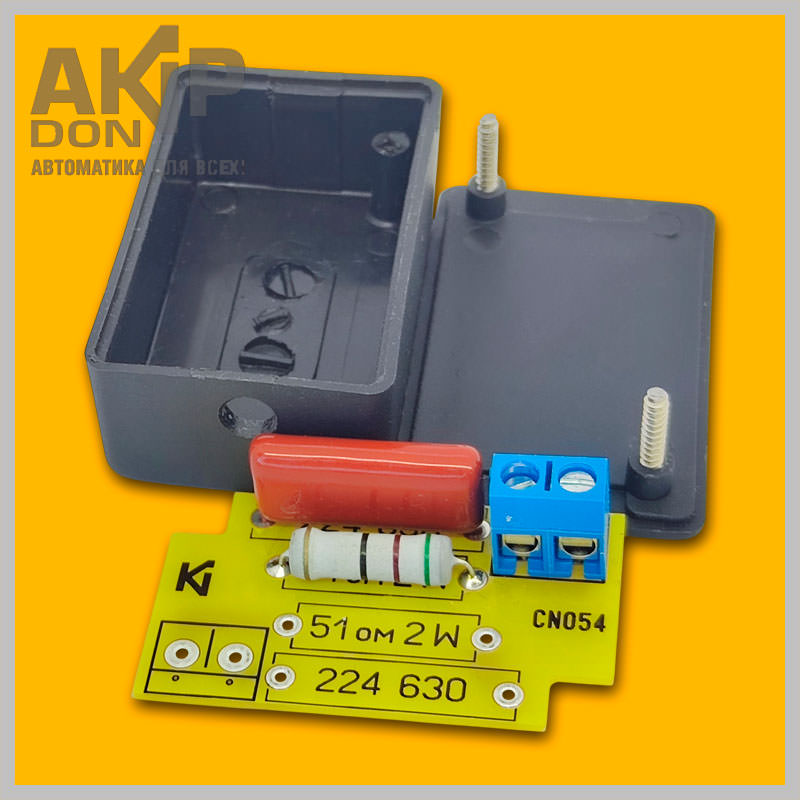

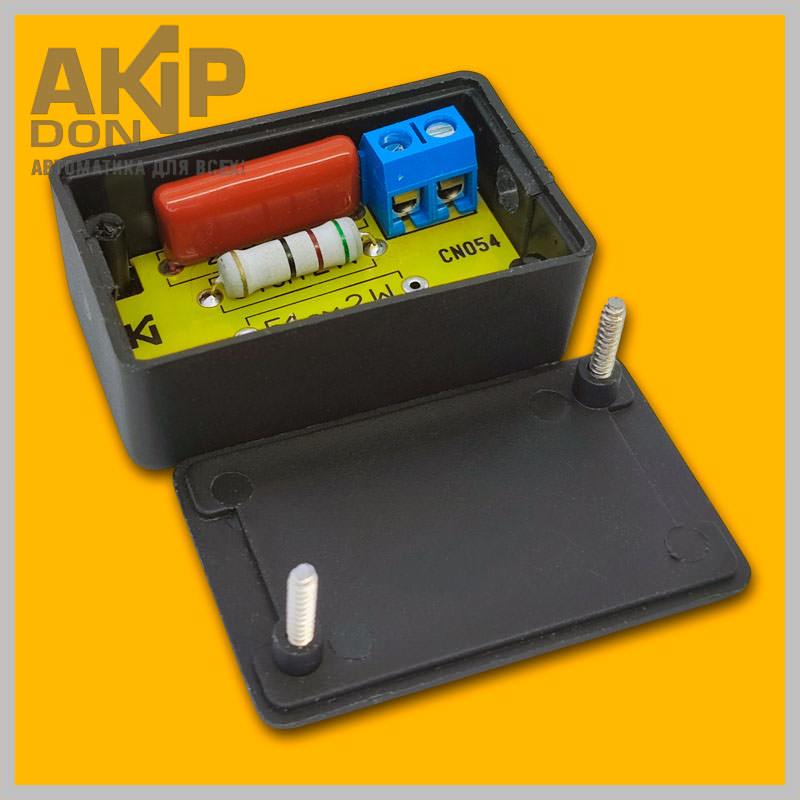

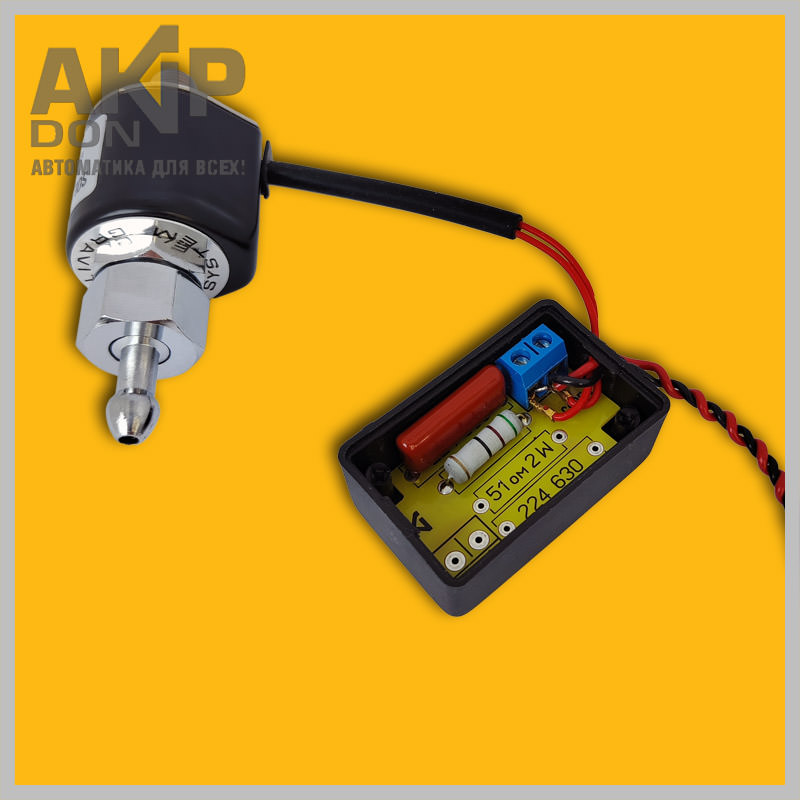

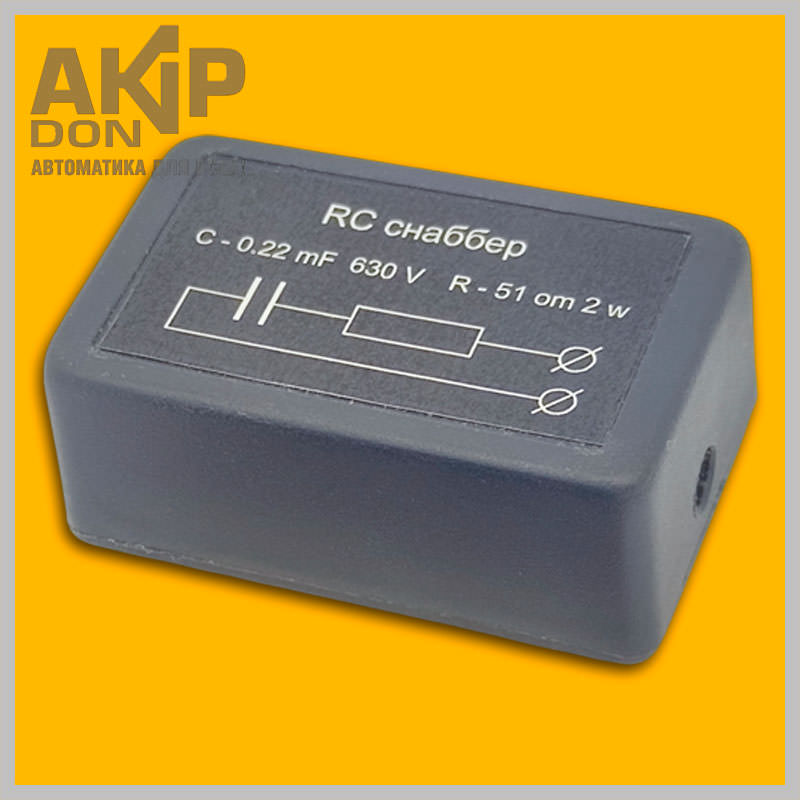

2. Снаббер одноканальный в корпусе. Детали смонтированы на плате, с клеммником, и помещаются в пластиковый корпус. Проще монтаж (не нужно паять, достаточно зачистить провода), эстетичнее вид (небольшая пластиковая коробочка свободно болтается на проводе). При желании можно добавить отверстие в корпусе и сделать «вход» и «выход» с разных сторон корпуса.

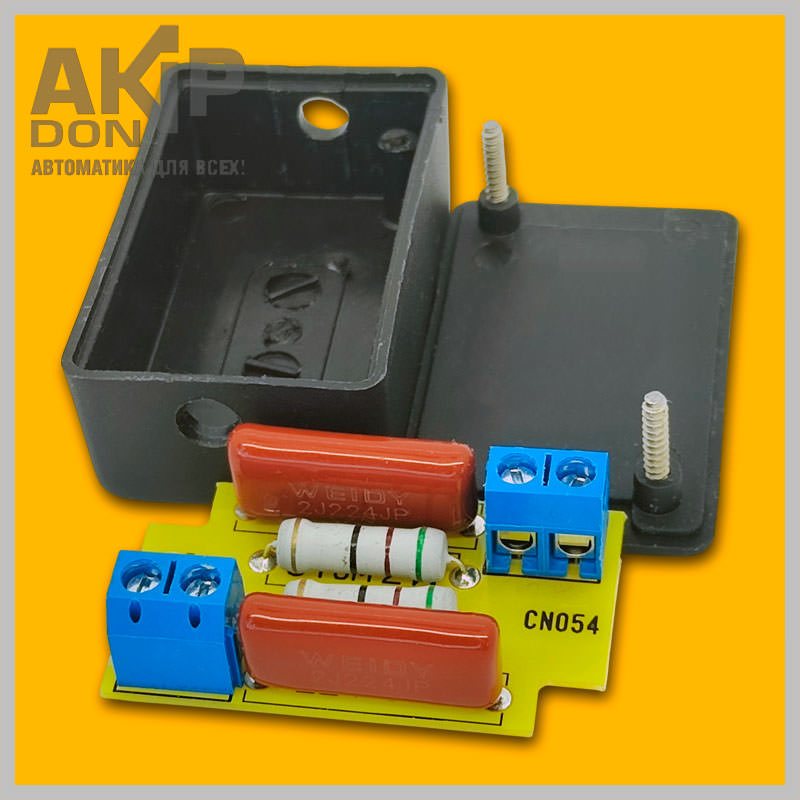

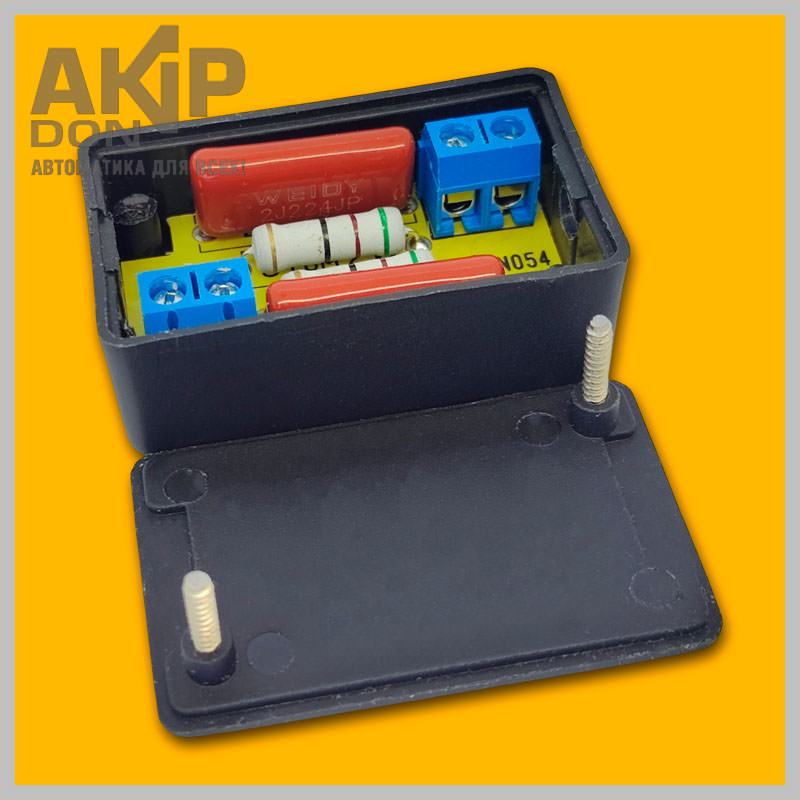

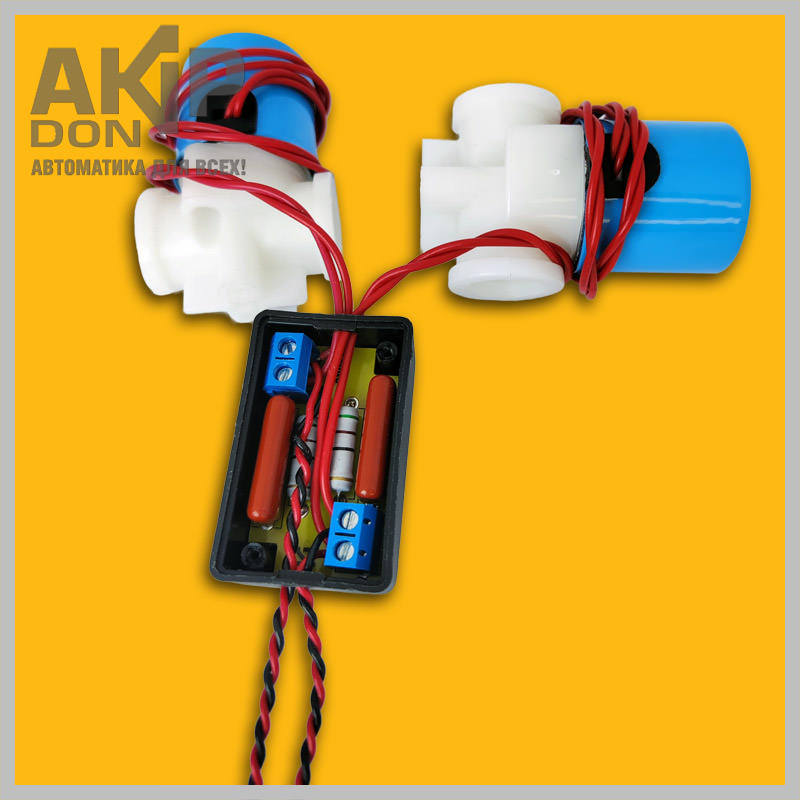

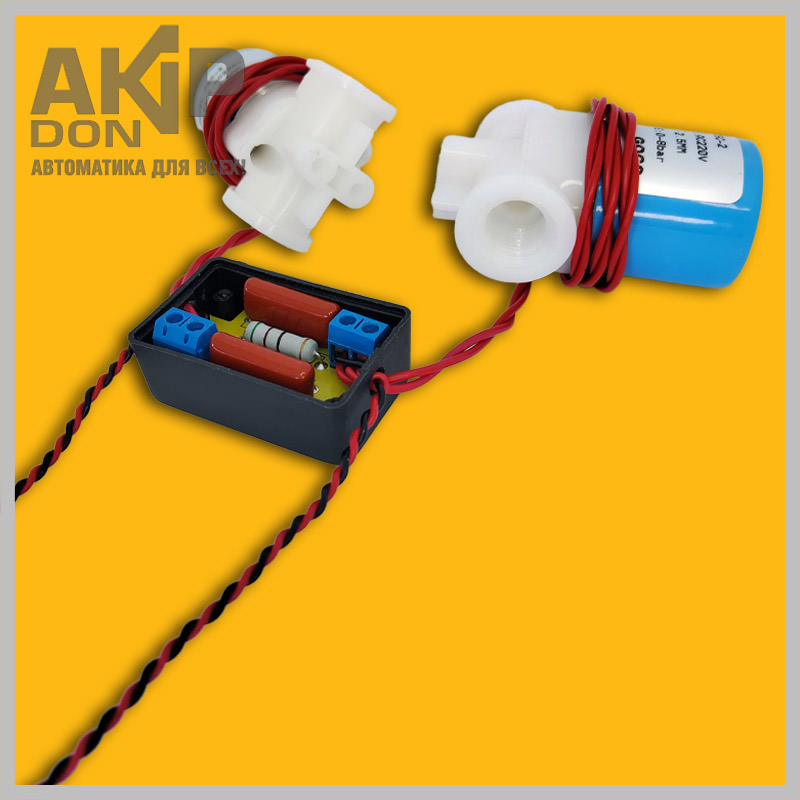

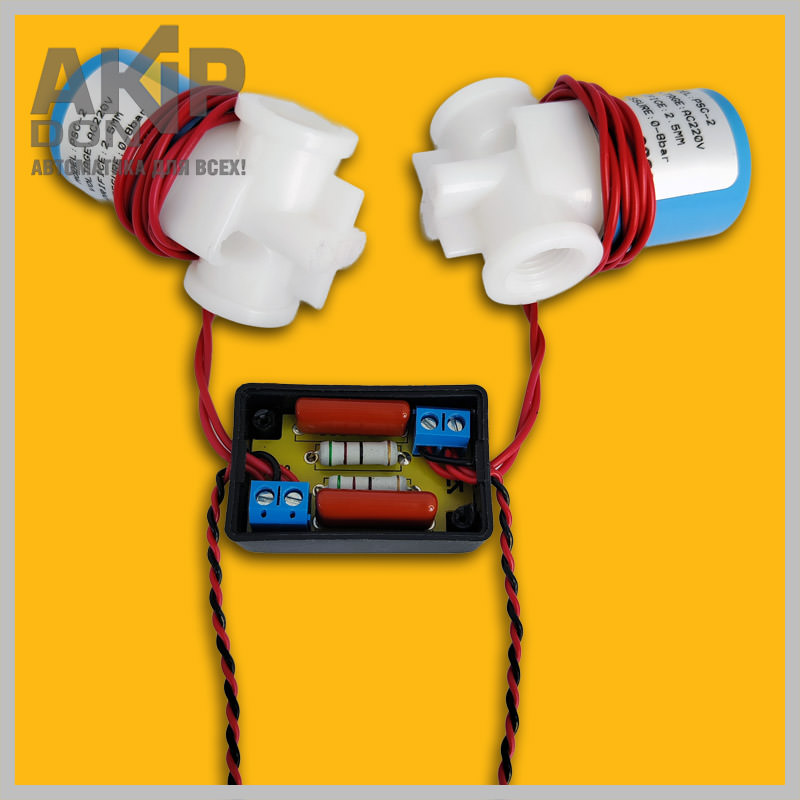

3. Снаббер двухканальный в корпусе. На плате смонтировано сразу две RC-цепочки, то есть можно к одной коробочке подключить сразу два клапана, или клапан и контактор.

Для монтажа снабберов в корпусе необходимо:

1. Зачистить провода, идущие от клапана и к контроллеру.

2. Просунуть провода в отверстия в нижней части корпуса.

3. Прикрутить провода к клеммникам платы, уложив плату в корпус.

4. Накрыть крышкой и скрепить винтами.

5. Снаббер может свободно висеть на проводах. При желании и необходимости можно уплотнить место входа проводов в корпус.

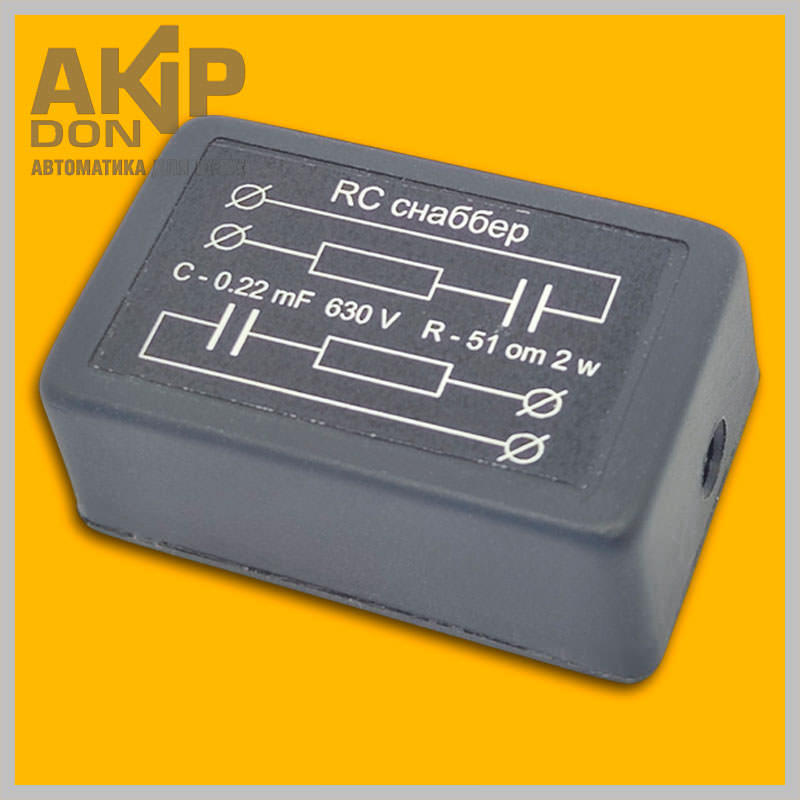

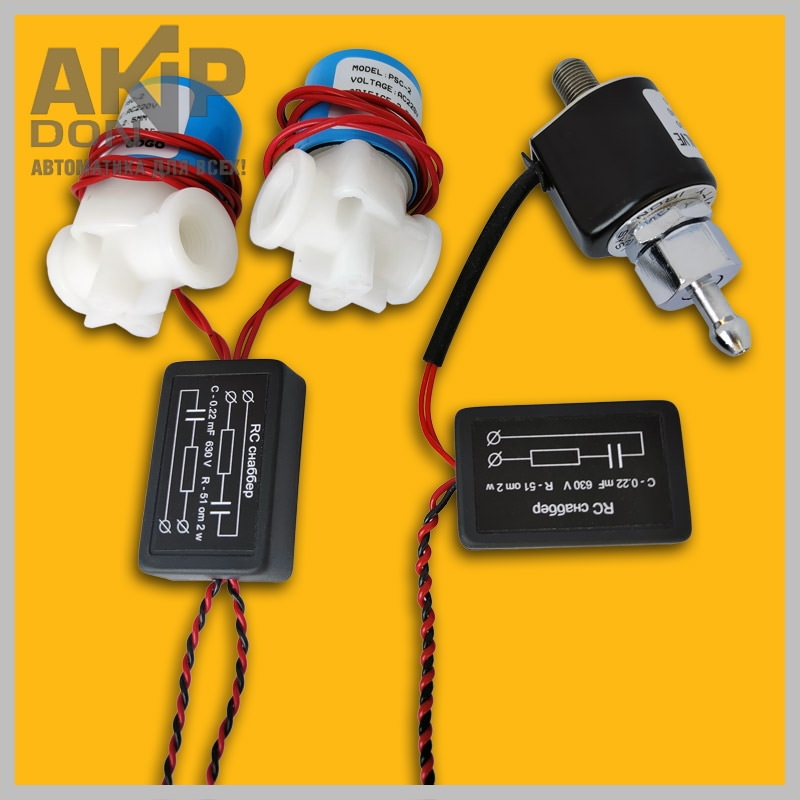

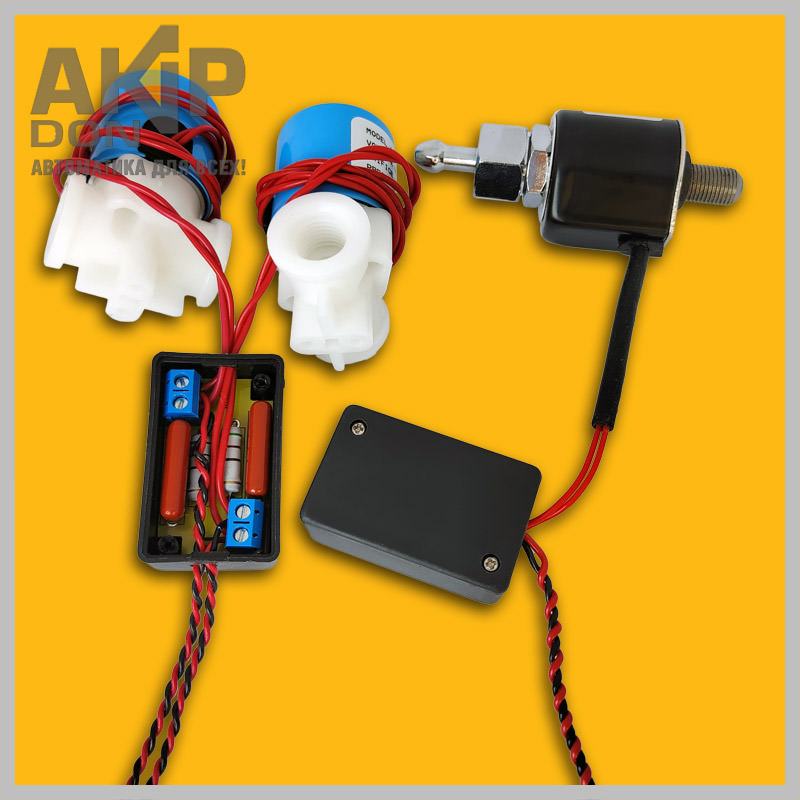

Схема подключения снабберной цепи представлена ниже. Наглядно варианты монтажа можно посмотреть на фотографиях.
