Датчик ТХА

Описание

Температурный датчик — термопара хромель-алюмель  (ТХА, по международной классификации — Тип K). Диапазон измеряемых температур может быть от -180 до +1300 °С. Однако он варьируется в зависимости от конкретной модели. Ключевое значение имеет термостойкость оболочки (изоляции).

Термопары ТХА соединяются с приборами напрямую, а при необходимости удлинения — с помощью термокомпенсационного провода.

Все термопары ТХА (тип К) универсальны. Они могут работать как с приборами АКИП-ДОН (терморегуляторами ИРТ-1000С, ИРТ-1000Т, ИРТ-500Т, ИРТ-250ТК, Профиль-М-LK, Профиль-D-LK, Термотест-04/2, термометрами Т-1000), так и с измерителями или регуляторами других производителей, рассчитанных под датчик ТХА.

Проволочная термопара ТХА без оболочки, 1 метр.

Датчик представляет собой две проволоки диаметром 1.2 мм, сваренные на конце. При использовании в конкретных условиях необходимо заизолировать проволочки друг от друга способом, подходящим для условий использования: керамическими трубочками, бусинами, шариками, закаленными стеклянными трубками, стеклотканью, мягкой изоляцией, изолентой или термоусадкой (снаружи печи где не жарко), и т.д.
Диапазон измеряемых температур может быть от -180 до +1300 °С.
В базовом виде датчик имеет длину 1 метр. Под заказ возможна поставка датчиков длиной 2м, 3м, и более.

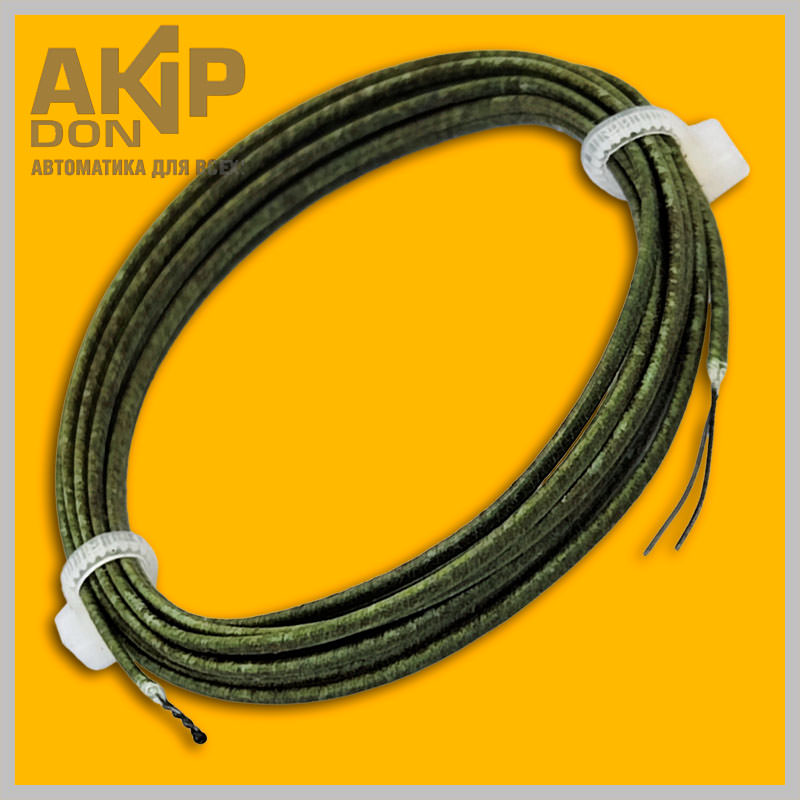

Термопара в стекловолоконной оболочке ПТН-ХА 2х0.3мм, 1метр.

Датчик представляет собой две проволоки диаметром 0.3мм, в изоляции из высокотемпературного стекловолокна, сваренные на конце.  Такая конструкция обеспечивает высокую скорость реакции и удобство эксплуатации — можно легко просунуть даже в небольшую щель в муфельной печи, проложить где надо, нет необходимости сочинять дополнительную изоляцию. ПТН-ХА может также использоваться в качестве термокомпенсационного провода.
Диапазон измеряемых температур может быть от -60 до +650 °С.
Датчик выпускается с длиной провода 1 метр. Под заказ возможна поставка более длинных датчиков.

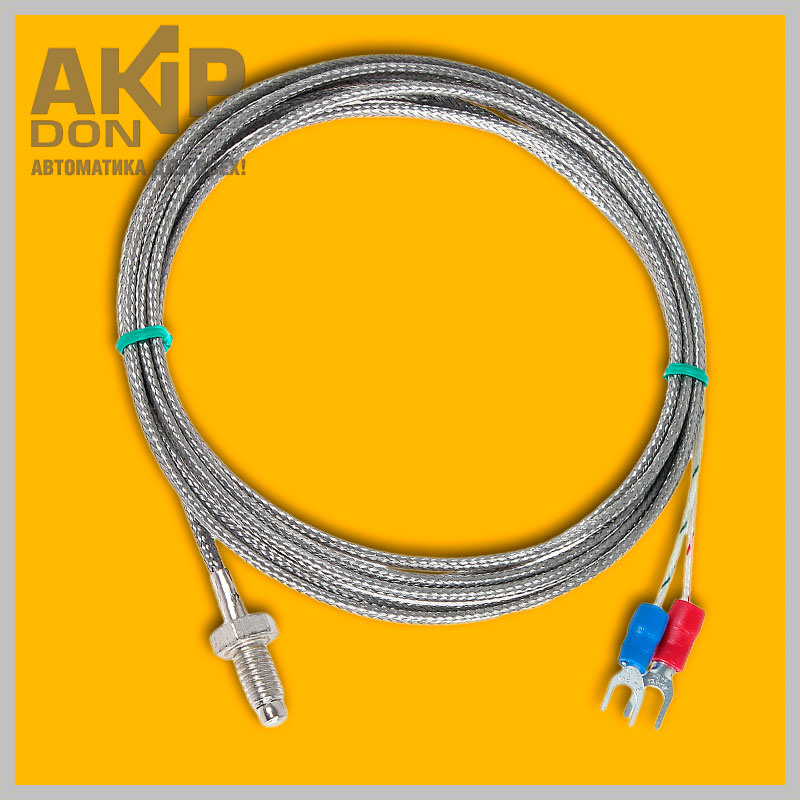

Термопара в металлической оплетке K type, наконечник 3мм с болтовым креплением М6, 1метр.

Термодатчик в стекловолоконной изоляции и металлической оплетке. Термопара с болтовым соединением М6 — это оптимальное решение для измерения температуры непосредственно твердых нагреваемых тел — пресс-формы, термостола, толстостенного корпуса оборудования, и т.п. Для монтажа достаточно сделать глухое отверстие на глубину около 13мм с резьбой под М6.
Диапазон измеряемых температур может быть от 0 до +400 °С.
Длина провода 1 метр.

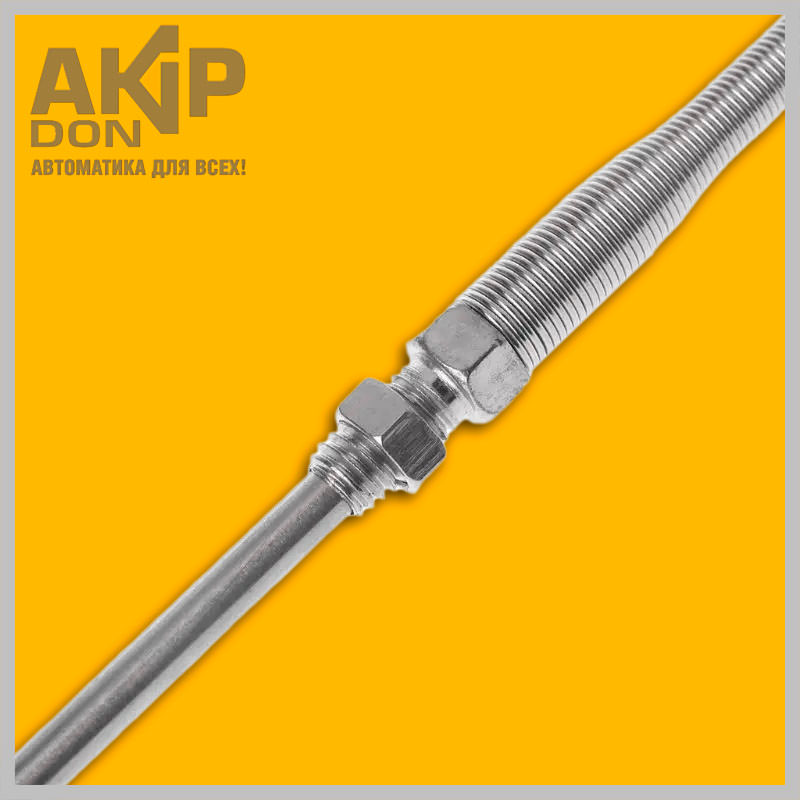

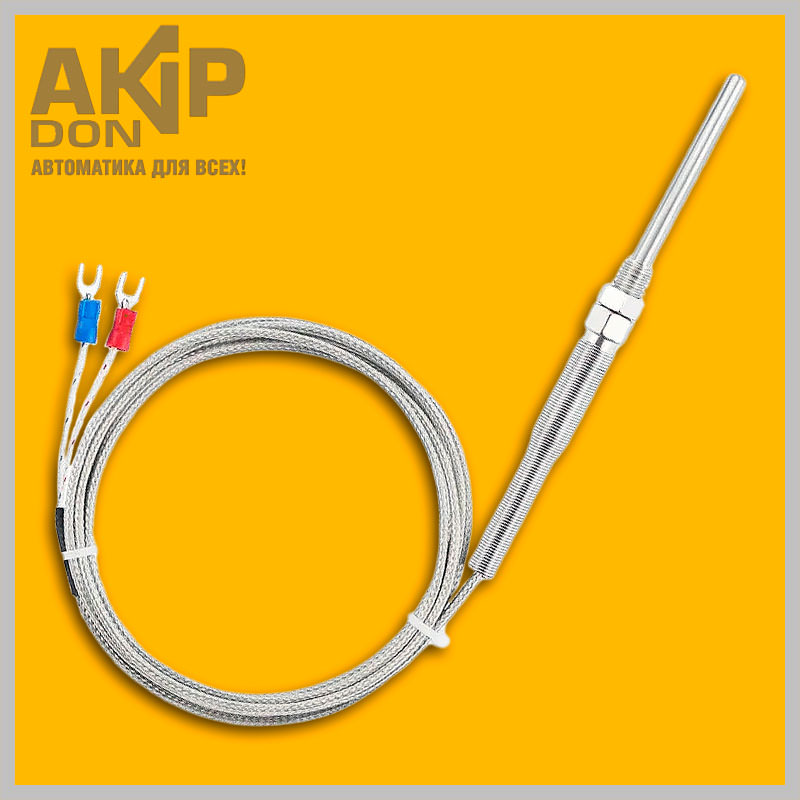

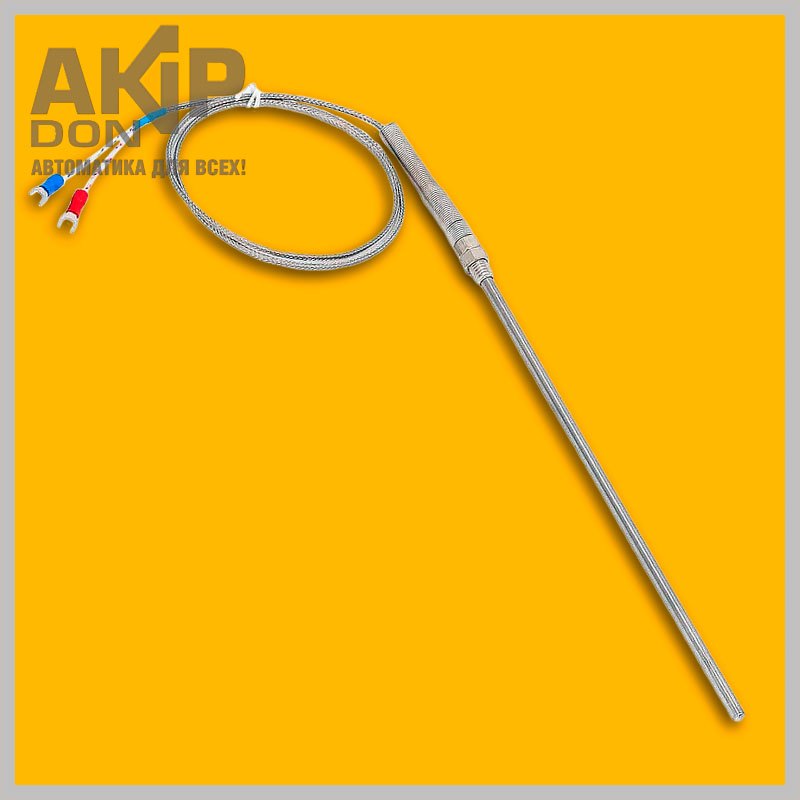

Термопара погружная в металлической оплетке K type, в гильзе 5х50 или 5х200 мм с резьбовым креплением, 2 метра.

Термопара в стекловолоконной изоляции и металлической оплетке. Сам спай помещен в гильзу диаметром 5мм и длиной 50мм или 200мм. Герметичная гильза хороша для измерения температуры жидкостей — удобно монтируется в разного рода баки или печи через сквозное отверстие, зажимается гайкой М8 (при необходимости нужно дополнительно загерметизировать соединение).
Диапазон измеряемых температур может быть от 0 до +400 °С.
Длина провода 2 метра.

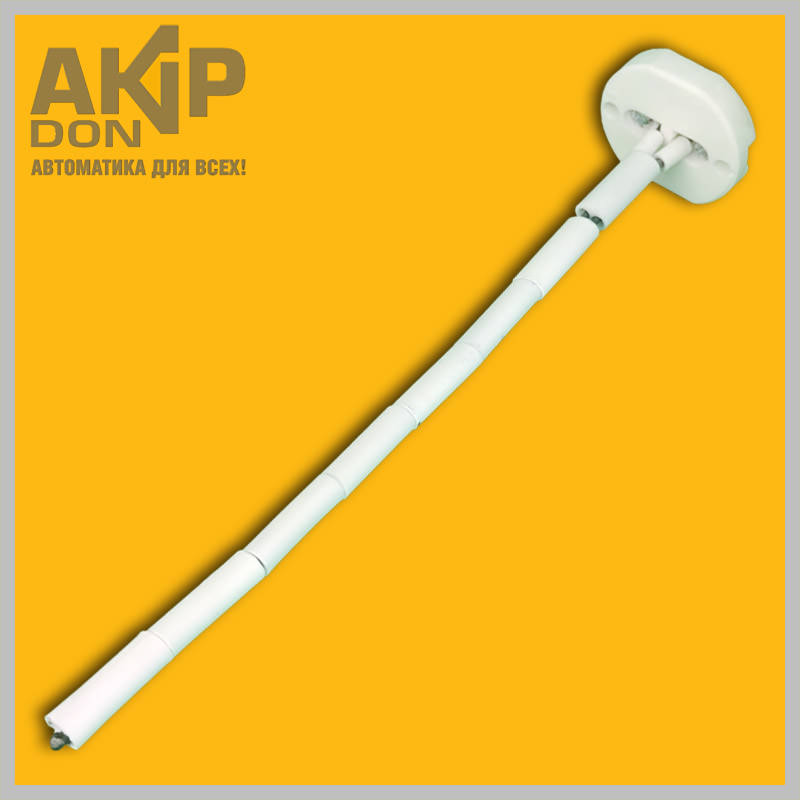

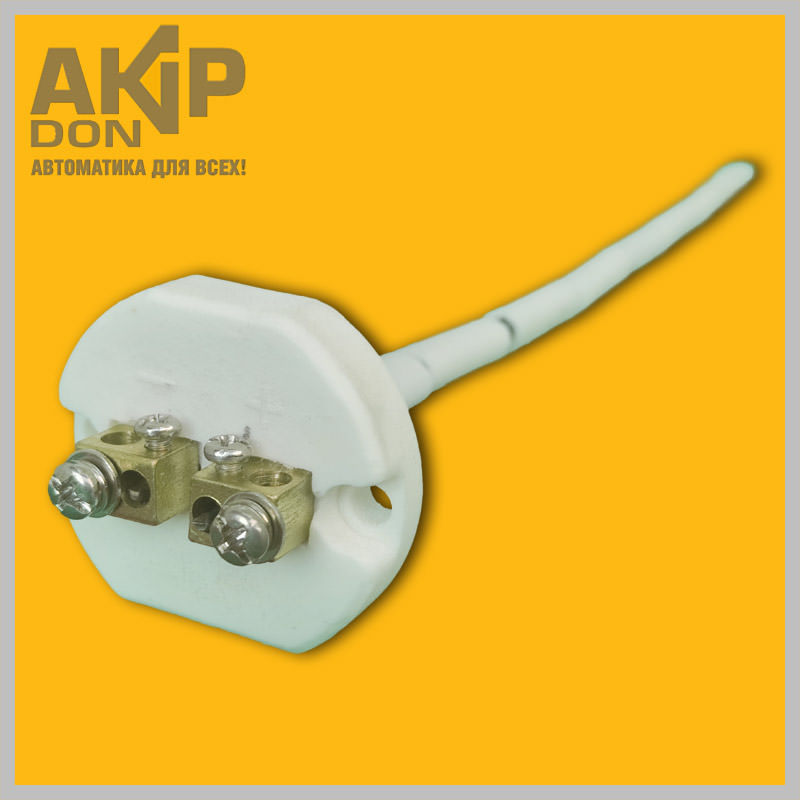

Термопара в керамической изоляции K type, WRN-010, с клеммниками.

Термопара в изоляции из керамических трубок. Подходит для тигельных и муфельных печей: вставляется через отверстие в стенке так, чтобы внутри камеры был кончик термопары; набалдашник фиксируется снаружи через специальные крепежные отверстия. На набалдашнике снаружи имеются клеммные зажимы, через которые датчик подключается к термоконтроллеру. Подключение должно осуществляться термокомпенсационным проводом того же типа (тип К) необходимой длины, например, оптимально использовать тонкий ПТН-ХА в стекловолоконной оболочке: он удобен, заизолирован, а температура снаружи камеры не такая высокая.

Керамическая термостойкая изоляция и большой диаметр самой проволоки хромель-алюмель (1,75 мм) позволяют измерять температуры до 1300°C, работать длительный срок не прогорая. Длина измерительной части — 225 мм, общая длина датчика вместе с набалдашником и клеммниками — 250 мм.
