Описание

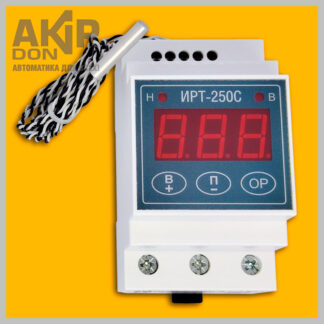

Терморегулятор ИРТ-250С предназначен для поддержания технологической температуры в сушильных шкафах, сухожарах, стерилизаторах, автоклавах, а также может использоваться с другим оборудованием в других технологических процессах, учитывая функциональные и конструктивные особенности пробора:
- Диапазон поддерживаемой температуры от 0 до +250°С.

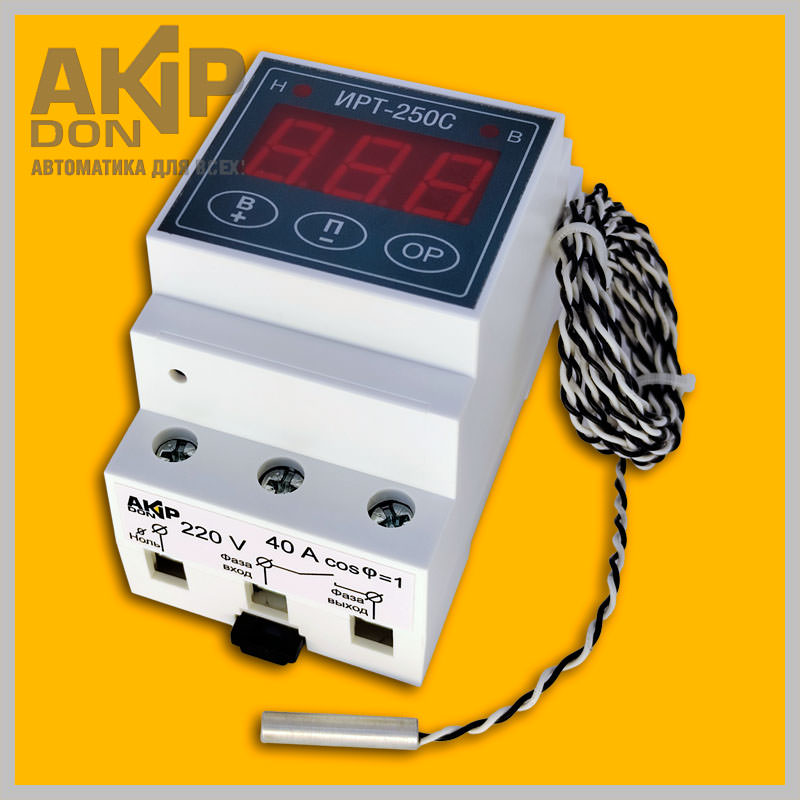

- Реле на 40 Ампер позволяет коммутировать мощные нагрузки (до 8 кВт) напрямую, без дополнительных силовых контакторов.
- Управление вентилятором в сушильных шкафах.
- Таймер отключения основной нагрузки (ТЭНа) по истечении заданного времени, и звуковая сигнализация окончания работы.
- Таймер отключения вентилятора через заданное время после отключения ТЭНа, и звуковая сигнализация.
- 5 программ — предустановок параметров (температура / время выдержки / время задержки вентилятора), простое переключение между ними.
- Управление мощностью, подаваемой на нагрузку (от 1 до 100%).
- Коммутация нагрузки в момент перехода через ноль питающего напряжения, что значительно увеличивает срок службы реле и уменьшает выбросы электромагнитных помех.
- Датчиком температуры у ИРТ-250С служит полупроводниковый термодатчик ДТ-3Д производства АКИП-ДОН.
Специфические особенности, которые отличают ИРТ-250С от других измерителей-регуляторов температуры серии ИРТ (ИРТ-120, ИРТ-125Т, ИРТ-200, ИРТ-250Т, ИРТ-250ТК, ИРТ-500Т, ИРТ-1000Т) это управление вентилятором и быстрый выбор предустановок. К прибору напрямую можно подключить вентилятор, который запустится вместе со стартом процесса сушки, будет непрерывно работать во время нагрева и выдержки температуры, а после ее окончания может поработать еще несколько минут (устанавливается пользователем). ИРТ-250С можно запрограммировать на 5 разных техпроцессов, и по мере необходимости быстро выбирать необходимый. Программа включает в себя такие параметры, как необходимая температура и гистерезис, время выдержки температуры, время «дорабатывания» вентилятора, а также ограничение мощности нагрева и необходимость его отключения (Например, ПРограмма 1 — выдержка 60 минут при 200°, задержка вентилятора еще 5 минут; ПРограмма 2 — выдержка 2,5 часа при 150°, мощность нагрева ТЭНа 70%, задержка вентилятора еще 30 минут; ПРограмма 3 — плавный разогрев на 50% мощности ТЭНа до 60°, выдержка 45 минут на полной мощности ТЭНа, задержка вентилятора еще 1 минута).
Для плавного разогрева, чтобы избежать перегрева, можно использовать режим ограничения мощности ТЭНа, который позволяет выставить необходимую мощность в процентах (регулировка по ШИМ-принципу с периодом 3 секунды). Далее, на этапе поддержания температуры, можно при необходимости отключить данный режим и использовать гистерезис, задающий некоторый температурный «коридор», чтобы реле не щелкало постоянно.
В терморегуляторе ИРТ-250С (как и в других приборах серии ИРТ) реализован контроль переключения реле при переходе через ноль. Это означает, что включение/выключение реле происходит в тот момент, когда синусоида переходит через точку 0, то есть нагрузки на контактах фактически нет. Это исключает подгорание и залипание контактов реле, значительно продлевает его срок службы, а также исключает выбросы мощных электромагнитных помех. Особенно важна данная особенность в режиме регулирования мощности, когда реле срабатывает часто, около раза в полторы секунды.
В течение техпроцесса экран может отображать текущую температуру или время, оставшееся до конца. Светодиоды сигнализируют о включенном состоянии основной нагрузки (ТЭНа) и дополнительной (вентилятора).
По окончании заданного времени нагрева термоконтроллер ИРТ-250С выдает единичный звуковой сигнал, а после окончания времени работы вентилятора — постоянно звучит прерывистая сигнализация.

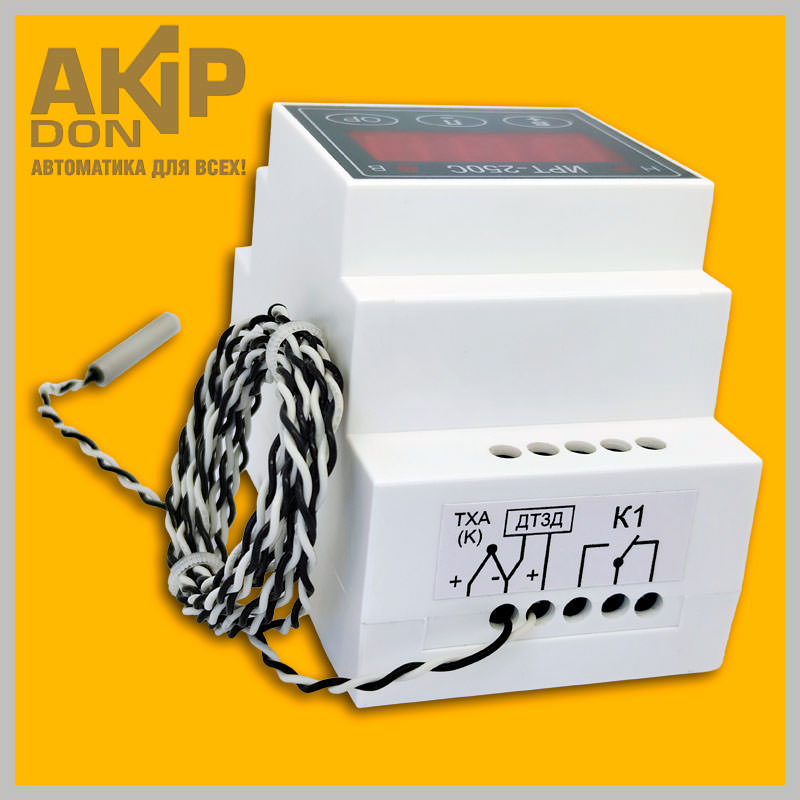

Реле дополнительной нагрузки — перекидное с сухими контактами, что позволяет варьировать схему подключения. В том числе подключить две нагрузки, одна из которых будет работать в течение техпроцесса, а вторая — включаться после его полного завершения.
Монтаж прибора производится на стандартную DIN-рейку, подключение осуществляется через надежные медные клеммы нового поколения (система «лифт-площадка»), улучшающие контакт и исключающие перегрев. Дополнительная маломощная нагрузка (вентилятор) подключается через обычный винтовой клеммник.

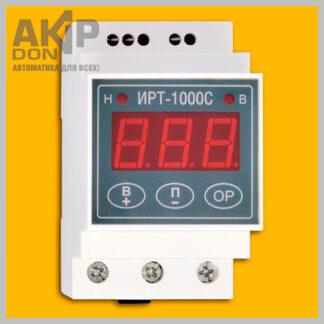

Датчик температуры ДТ-3Д с длиной провода 1,4 м входит в комплектацию ИРТ-250С. Также можно заказать аналогичный терморегулятор ИРТ-1000С, который поддерживает температуру до 1000° С и работает с термопарами ТХА (тип К).
