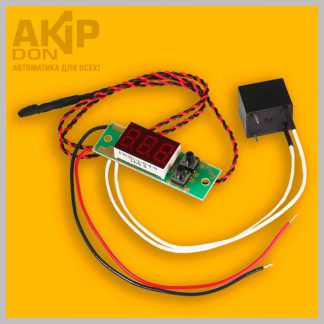

Модуль терморегулятора TermoDS

Описание

Модуль терморегулятора TermoDS предназначен для поддержания постоянной заданной температуры в различных технологических процессах. Диапазон регулировки температуры от -55 до +125 °C, при этом точность составляет 0,1 °C в диапазоне от -55,0 до +99,9 °C, или 1°C в диапазоне от 100 до 125 °C. Встраиваемый модуль предназначен для крепления в приборные панели, для врезного монтажа, может закрепляться с помощью винтов, хомутов, клея, или другим удобным способом, занимает минимум места. TermoDS — максимально простой и дешевый, но в то же время точный и надежный прибор.

Универсальный терморегулятор TermoDS измеряет значение температуры в месте расположения датчика и дает команду на включение или выключение нагрузки посредством электромагнитного реле. Реле является выносным, может быть расположено в удобном месте посредством удлинения проводов, соединяющих его с прибором. К реле подключаются любые нагревательные или охладительные электроприборы, мощностью не более 2200 Ватт (10 Ампер при cos φ = 1). Напряжение питания нагрузки при этом может быть от 1 до 250 Вольт.

Датчиком температуры служит широко распространенный высокоточный цифровой датчик DS18B20. Датчик может быть удлинен до необходимой длины.

Цифровой терморегулятор TermoDS имеет настройки температуры, которую надо поддерживать, и гистерезиса, то есть разности температур между включением и выключением нагрузки, благодаря чему можно задать более широкий температурный «коридор» и избежать чрезмерно частого срабатывания реле. Прибор можно настроить как на режим нагрева (включение нагревательного прибора при падении температуры ниже заданной), так и на режим охлаждения (включение охладительного прибора при поднятии температуры выше заданной).

Прибор выпускается в двух модификациях: с питанием от 12 вольт (TermoDS-12V) или от 24 Вольт (TermoDS-24V). При этом реле со свободными контактами может коммутировать нагрузку с любым напряжением от 1 до 250 Вольт.
