Описание

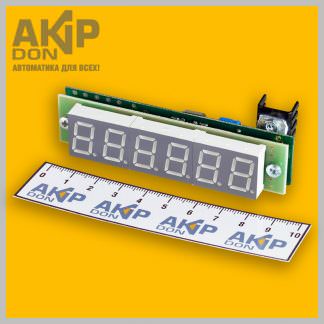

Универсальная трехвходовая шкала «Уникальная-LED» (Макеевская) предназначена для работы в трансиверах (в том числе в трансиверах UW3DI), радиоприемниках, радиопередатчиках в качестве ЦШ с одним входом или ЦШ с тремя входами, а также может использоваться в качестве частотомера. Максимальная гарантированная входная частота — до 50 МГц, разрешающая способность — 100 Гц. В реальных условиях максимальная частота может составлять до 80 МГц в зависимости от конкретного экземпляра микросхемы.
Частота индицируется на ярком светодиодном шестиразрядном экране (высота цифр 0,56″), хорошо читаемом как в темное, так и в светлое время суток. Цвет цифр — зеленый. Яркость свечения можно регулировать подбором резисторов или диодов. Индикация статическая, благодаря чему работа шкалы не вызывает помех в трансивере.
Функционально шкала Уникальная-LED может работать как:
- Цифровая шкала с тремя частотными входами;
- Цифровая шкала с одним входом и предварительно записанной ПЧ1 или ПЧ2;
- Частотомер, индицирующий входную частоту без каких-то арифметических действий;
- В режиме ЦШ доступна цифровая автоподстройка частоты (ЦАПЧ) генератора плавного диапазона (ГПД).
Настройка шкалы осуществляется в меню с помощью подключаемых кнопок и контактов, вся информация хранится в энергонезависимой памяти. В настройках прибора задается формула, определяющая логику работы, в которой можно ввести до трех аргументов и две арифметические операции. Арифметическими операциями могут быть ‘+’ или ‘-‘. В качестве аргументов можно задать значения частот на трех входах, а также значения задаваемых промежуточных частот П1 и П2.
Время измерения может составлять 0,08 или 0,16 секунды. Пользователь может регулировать эти параметры в зависимости от измеряемой частоты.
В шкале «Уникальная-LED» имеется возможность корректировки показаний по эталонной частоте.
Полезной функцией является возможность цифровой автоподстройки частоты (ЦАПЧ) ГПД. При нажатии кнопки шкала может запомнить и зафиксировать текущую частоту. Захват отключается либо вручную, либо при перестройке на другую частоту (при изменении частоты на 1 кГц).
Таким образом, основными преимуществами Цифровой шкалы «Уникальная-Led» являются:
- Хорошо зарекомендовавший себя принцип шкалы Макеевской, доработанный и оптимизированный.
- Универсальность, возможность работы в различных режимах и с различными радиоприемниками или радиопередатчиками.
- Яркий, хорошо читаемый светодиодный экран.
- Статическая индикация, не дающая помех на трансивер.
- Удобная настройка параметров посредством кнопок через меню.
- Функция автоподстройки частоты.
- Высокая скорость счета, отзывчивость шкалы, а также возможность ее уменьшения при необходимости.
- Удобство и универсальность монтажа и подключения в разных трансиверах.

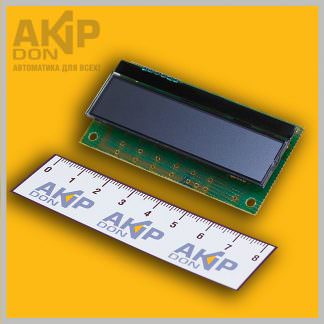

При эксплуатации трансиверов в полевых условиях при ограниченном запасе питания, можно воспользоваться цифровой шкалой «Уникальная-LCD», имеющей минимальное энергопотребление.
Ранее шкала была выполнена в виде двух плат (платы индикатора и платы процессора), имеющий отверстия для закрепления винтами. Платы соединялись между собой посредством проводов.
С 2019 года шкала модернизирована и выпускается в виде двух плат одинакового размера 92х21 мм, скрепленных на стойках в общий модуль. При необходимости (учитывая особенности монтажа и размещения в каждом конкретном случае), платы можно разделить, разнести в разные места, и соединить между собой проводами. Подключение осуществляется через разъемы — гребенки.
сергей –
почему все время складываются ПЧ1 И ПЧ2 ПОЧЕМУ ОНИ ЗАВИСИМЫ ДРУГ ОТ ДРУГА?
akipdon_admin –
Арифметические действия, которые производятся с частотами, задаются в параметре РР. Там можно выбрать, какие частоты складывать или вычитать (частоты на входах и/или промежуточные частоты). Знаки арифметического действия (+ или -) задаются наличием или отсутствием точки перед соответствующим значением. Кроме того, они задаются посредством замыкания (-) или размыкания (+) контактов К1 и К2. Подробнее описано в инструкции в абзацах 7-8.
Андрей –
Приобрел 3 комплекта ЦШ Макеевская. На мой взгляд, очень удачная конструкция. Компактная, универсальная, прекрасно читаемый индикатор, практически не создает помех и наводок. У меня «на подходе» 2 конструкции (КВ приемник и КВ трансивер). Поставил на приемник, как на более готовую конструкцию. Работает хорошо. Качество сборки хорошее. Стоимость адекватная. Отправили заказ по почте очень оперативно первым классом. Посылка отлично отслеживалась по трек-номеру.
Спасибо.
Александр –
Заказал цифровую шкалу «Уникальная LED», мой заказ был выполнен в точно указанный срок. Цена ЦШ вполне приемлема. Качество монтажа замечательное, буду ставить ее на свой трансивер. Благодарю всех, кто принимал участите в оформлении и отправке моего заказа.
